Раскраска значений
Раскраска выделяет значения цветом по их величине: убыточные строки — красным фоном, выручку — шкалой от светлого к тёмному, долю плана — полосой внутри ячейки. Настраивается она у каждого поля отдельно и действует везде, где виджет показывается: в конструкторе, на дашборде и в выгруженном файле.
Как добавить правило
- Откройте виджет на редактирование и щёлкните по полю, лежащему на полке.
- Перейдите на вкладку Раскраска.
- Нажмите Правило. В списке появится заготовка: условие «больше 0» с розовой заливкой.
- Выберите вид правила, что оно красит, условие и цвет.
- Закройте окно кнопкой Готово и сохраните виджет.
Результат виден сразу в предпросмотре, до сохранения. Правила хранятся у поля: снимете поле с полки — они уйдут вместе с ним.

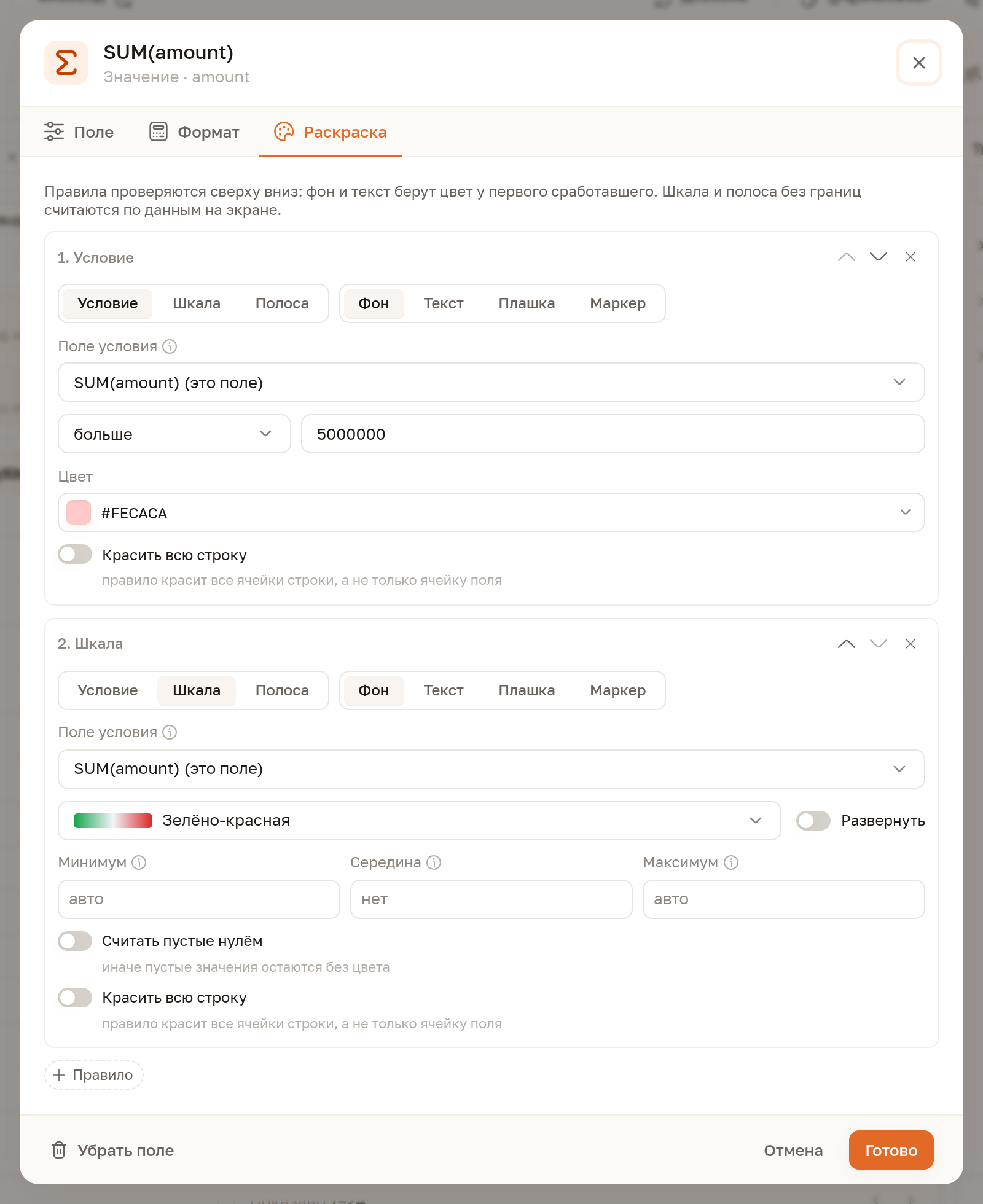

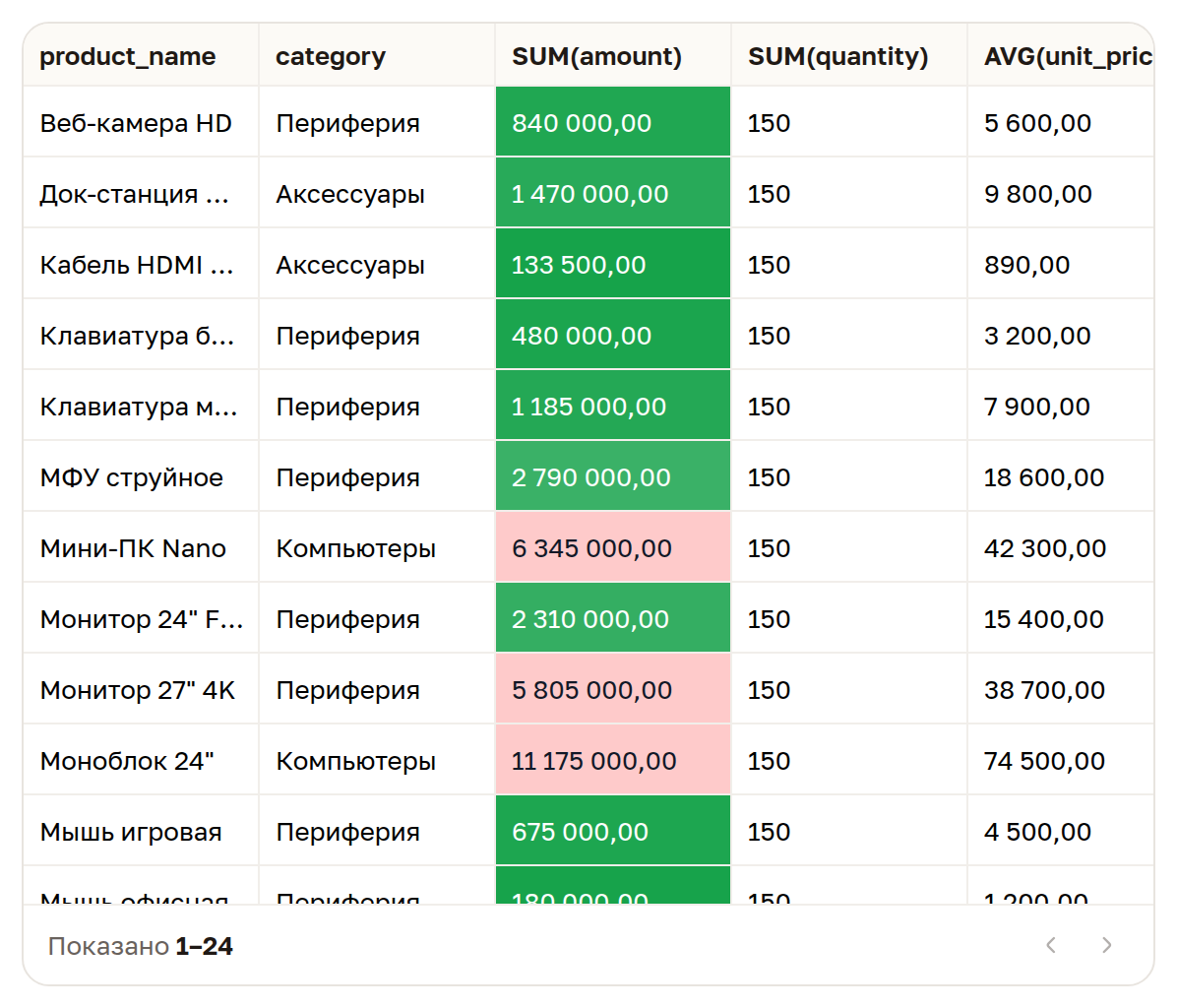

На кадре у меры два правила: сначала условие «больше 5 000 000» красит крупные суммы розовым, остальные ячейки получают цвет от зелёно-красной шкалы.
Вкладки «Раскраска» может не быть
Она показывается только у тех типов, которые умеют красить значения. Вкладки нет ровно у четырёх: Тепловая карта, Круговая шкала и Линейная шкала задают цвет своими настройками, а виджету Свой код правила не передаются. У круговой диаграммы раскраска, наоборот, есть. Заданные раньше правила при смене типа не пропадают: переключите тип обратно — они снова в силе.
Три вида правил
| Вид | Что делает | Где доступен |
|---|---|---|
| Условие | Красит значение, если оно проходит проверку: «больше 100», «содержит „Москва“», «пусто» | Везде, где есть вкладка |
| Шкала | Подбирает цвет по месту значения между минимумом и максимумом | У мер, кроме гистограммы |
| Полоса | Рисует в ячейке полосу длиной по величине значения | У мер таблицы и сводной таблицы |
У измерений доступно только условие: у текста и дат нет размаха, по которому строится шкала.
Условие
Набор операторов — тот же, что и у фильтров виджета, и зависит от типа поля: у меры это «больше», «между», «в списке», «пусто» и им подобные, а «содержит» и «начинается с» есть только у текста. Полный перечень по типам — поля и фильтры. Форма под оператором тоже зависит от типа поля: число, дата в календаре, переключатель «Да / Нет» или строка; «в списке» принимает значения через запятую.
Пустое значение проходит только условия «пусто» и «не пусто»: как и в SQL, отрицания его не пропускают. Правило с незаполненным значением не срабатывает вовсе.
Шкала
| Настройка | Что задаёт |
|---|---|
| Палитра | Набор цветов: те же десять, что у цветовой шкалы тепловой карты — оформление |
| Развернуть | Меняет концы местами: минимуму достаётся цвет максимума |
| Минимум, Максимум | Границы размаха. Оставьте авто — возьмутся по данным на экране |
| Середина | Значение, которому достаётся средний цвет расходящейся палитры. нет — без середины |
| Считать пустые нулём | Иначе пустая ячейка остаётся без цвета |
Полоса
Полоса рисуется прямо в ячейке: её длина — доля от размаха. Цели у этого вида не выбираются: полоса всегда рисуется в ячейке своего поля. Кроме границ и цвета настраиваются Отрицательные (цвет полосы влево от нуля), Растёт от — начала или конца ячейки, Показывать значение и Дорожка. С включённой дорожкой полоса занимает свою половину ячейки, а число стоит рядом; без неё число печатается поверх полосы.
Что красится у разных типов
Набор целей задаёт сам тип виджета.
| Типы | Цели правила |
|---|---|
| Таблица, сводная таблица | Фон и Текст ячейки, Плашка вокруг значения, Маркер — точка перед ним |
| Показатель, тренд | Фон карточки и Текст значения; только условие и только у меры |
| Столбчатая, линейчатая, линейный график, области, точечная, пузырьковая, каскадная, диапазонные, радары, древовидная карта, многоуровневая круговая, Санкея, хордовая, гистограмма | Элемент и Подпись значения |
| Круговая, кольцевая, воронка, коническая воронка, пирамида | Элемент — сектор |
| Диаграмма размаха, свечной, биржевой, роза Найтингейл, радиальные столбцы и полосы | Элемент: подписи значений у этих типов нет |
У дерева, потока и гистограммы правило проверяет величину самого элемента — сумму ветки, поток через узел, агрегат корзины.
Цель Подпись красит подпись значения, а сами подписи включаются секцией Подписи в правой панели: пока секция выключена, такое правило на графике не увидеть.
Поле условия и вся строка
Поле условия задаёт, чьё значение проверяется. По умолчанию это само поле, но можно выбрать любое другое поле с полок виджета: так название товара красят по его выручке, а не по названию.
В таблице и сводной у целей «Фон» и «Текст» появляется переключатель Красить всю строку. С ним правило красит все ячейки строки, а не одну.
Порядок правил
Правил у поля может быть несколько, и список — это приоритет: правила проверяются сверху вниз, по каждой цели побеждает первое сработавшее. Фон, текст, плашка и маркер считаются независимо, поэтому одно правило может залить фон, а другое — покрасить текст той же ячейки. Порядок меняется стрелками в заголовке правила.
Цвет для светлой и тёмной темы
У каждого цвета два значения — для светлой темы и для тёмной. В окне показывается и правится цвет активной темы приложения. Чтобы подобрать второй, смените тему иконкой в правом верхнем углу — оформление интерфейса — и задайте цвет ещё раз.
Что нужно знать
Границы по умолчанию считаются по загруженным строкам
Шкала и полоса без заданных минимума и максимума берут размах из того, что показано на экране. В таблице строки приходят страницами по 100, поэтому на второй странице те же числа получат другой оттенок. Нужны сопоставимые цвета — задайте Минимум и Максимум явно.
Итоги не раскрашиваются
Строка общего итога сводной таблицы остаётся без цвета, даже если её значение проходит условие: правила применяются к ячейкам данных.
Заливка карточки показателя не меняет цвет значения
В ячейке таблицы текст на тёмной заливке автоматически становится светлым. У показателя и тренда этого не происходит: значение остаётся того цвета, который задан в оформлении, и на тёмном фоне может стать нечитаемым. Добавьте второе правило с целью Текст.
На графике с несколькими сериями легенда цвет правила не показывает
Правило красит отдельные элементы, а легенда остаётся с исходными цветами серий. Если раскрашено несколько серий сразу, по легенде уже не понять, где цвет серии, а где правило. Для такого графика берите цель Подпись или раскрашивайте только одну меру.
Цвета видны и в дашборде, и в файле, скачанном кнопкой Скачать, и на странице, открытой по публичной ссылке: раскраска считается при отрисовке, а не при выгрузке данных.
