Связи и распределение

Типы, которые отвечают на вопросы «как одно связано с другим», «как разбросаны значения» и «куда что перетекает».

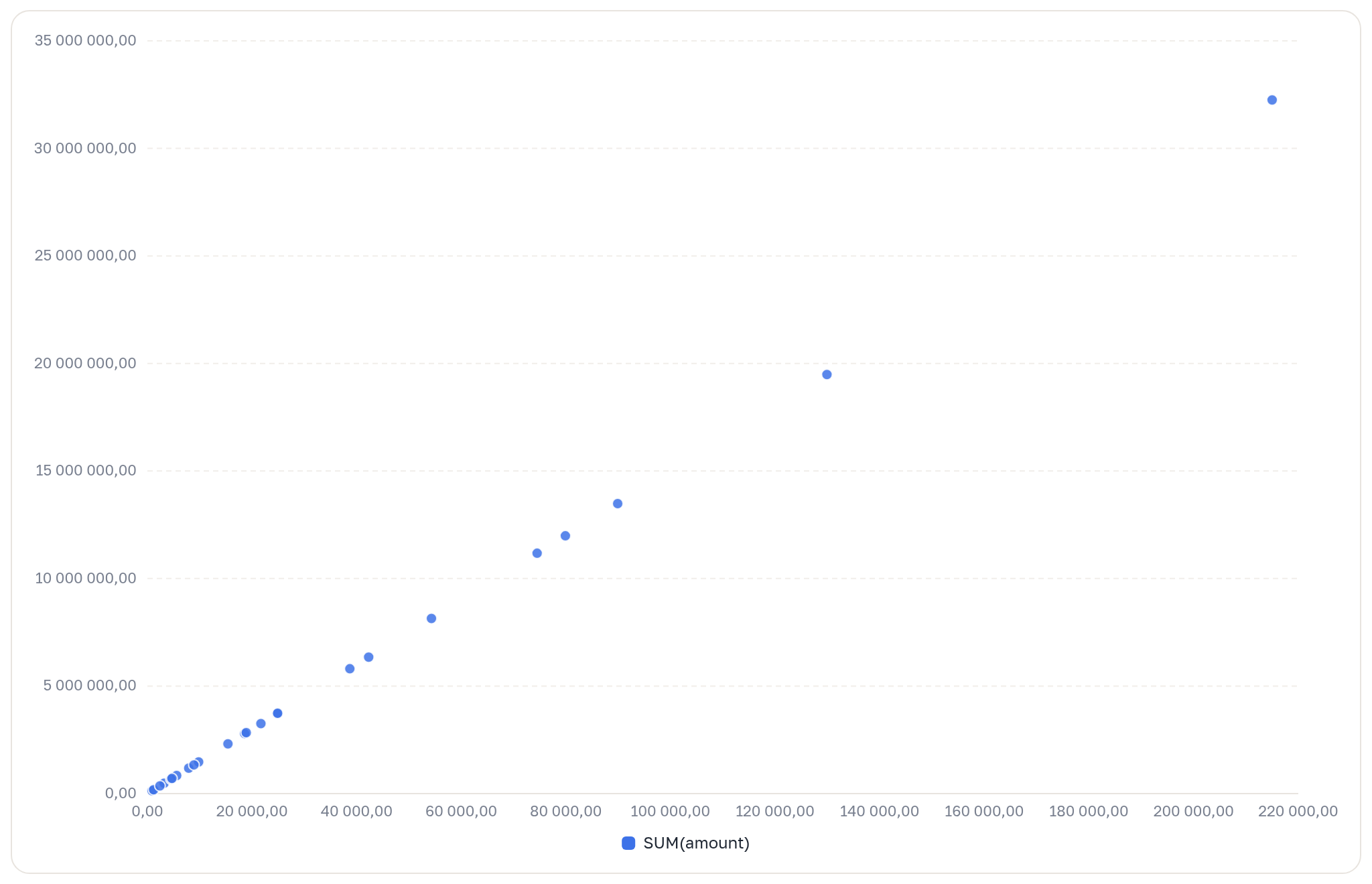

Точечная диаграмма

Каждая точка — объект, положение задаётся двумя числами.

Когда брать. Нужно увидеть связь двух показателей: цена и спрос, скидка и маржа, срок доставки и оценка. Облако точек сразу показывает, есть ли зависимость.

Категория	Серии	Мера
1	—	2

Порядок мер: первая — ось X, вторая — ось Y. Обе оси числовые, поэтому масштабирование работает по обеим.

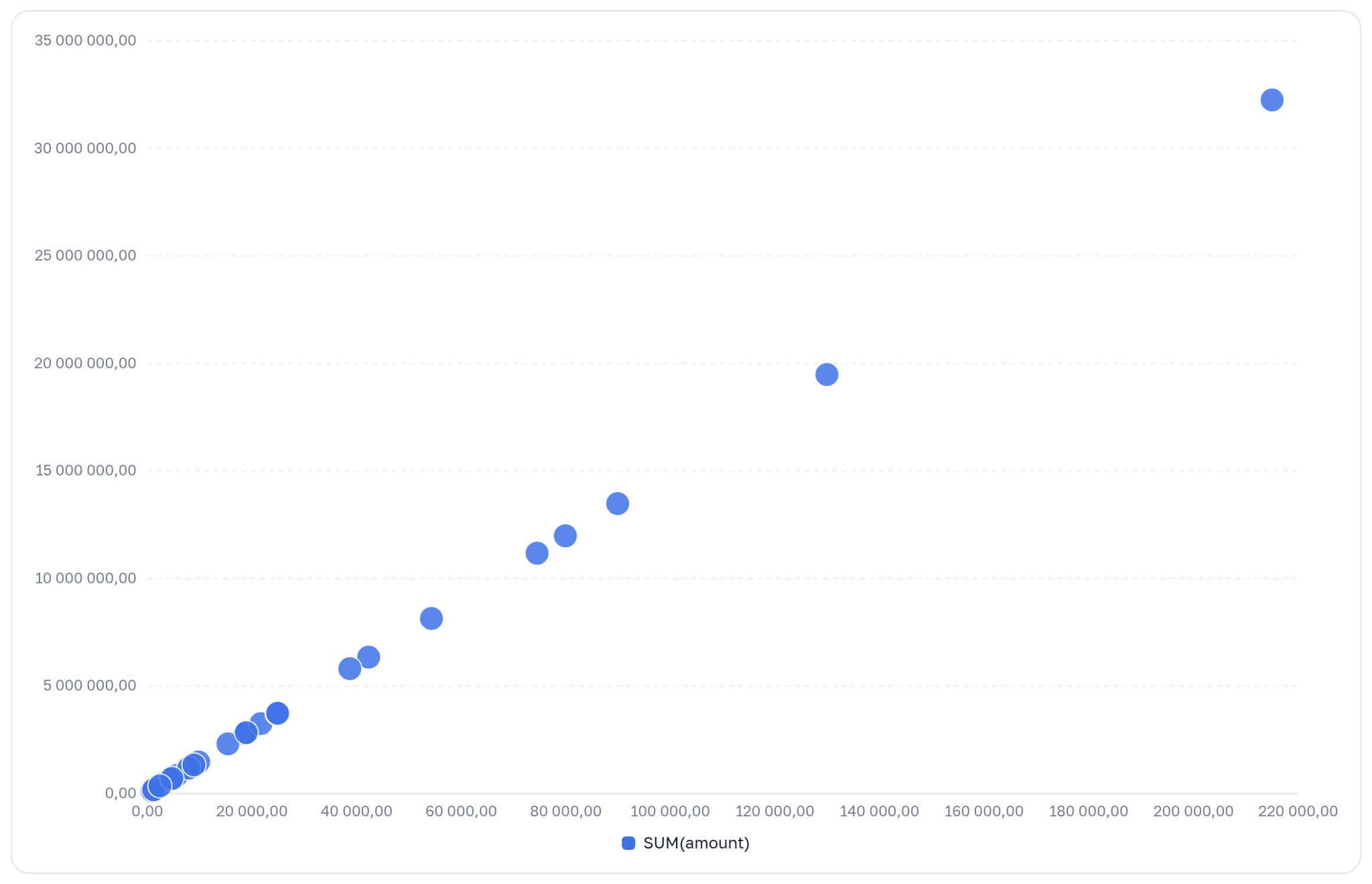

Пузырьковая диаграмма

Та же точечная, но размер пузырька несёт третье значение.

Когда брать. К паре показателей добавляется вес: выручка и маржа, а размер — число заказов. Три величины на одной картинке.

Категория	Серии	Мера
1	—	3

Порядок мер: первая — X, вторая — Y, третья — размер пузырька.

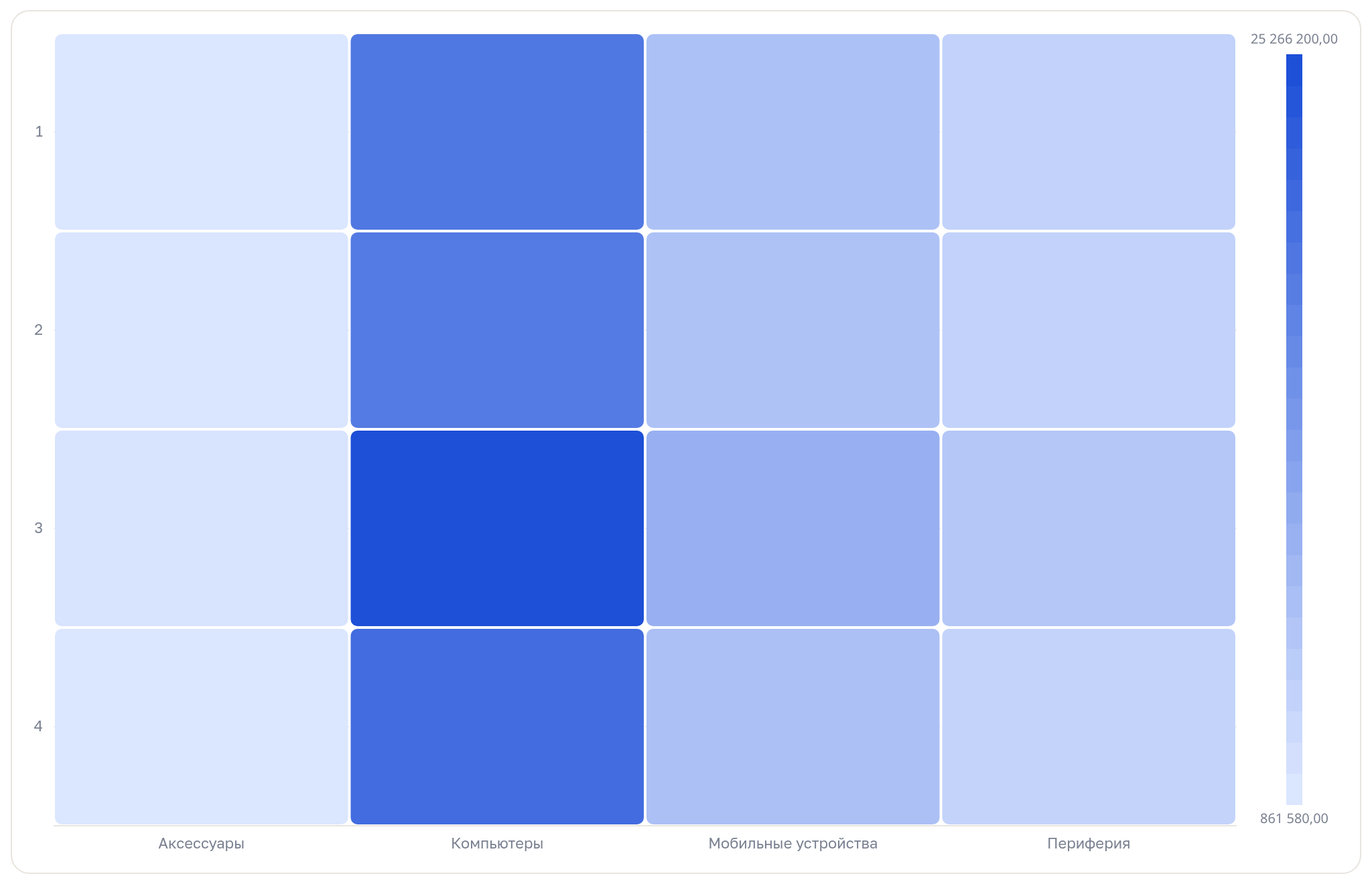

Тепловая карта

Сетка из ячеек, цвет каждой задаётся величиной.

Когда брать. Показатель нужно показать в разрезе сразу двух измерений: категория × месяц, город × канал продаж, час × день недели. Глаз ловит горячие и холодные зоны быстрее, чем читает числа таблицы.

Категория	Серии	Мера
2	—	1

Оба измерения обязательны: первое идёт по одной оси, второе по другой. Вместо легенды рисуется цветовая шкала — оформление виджета.

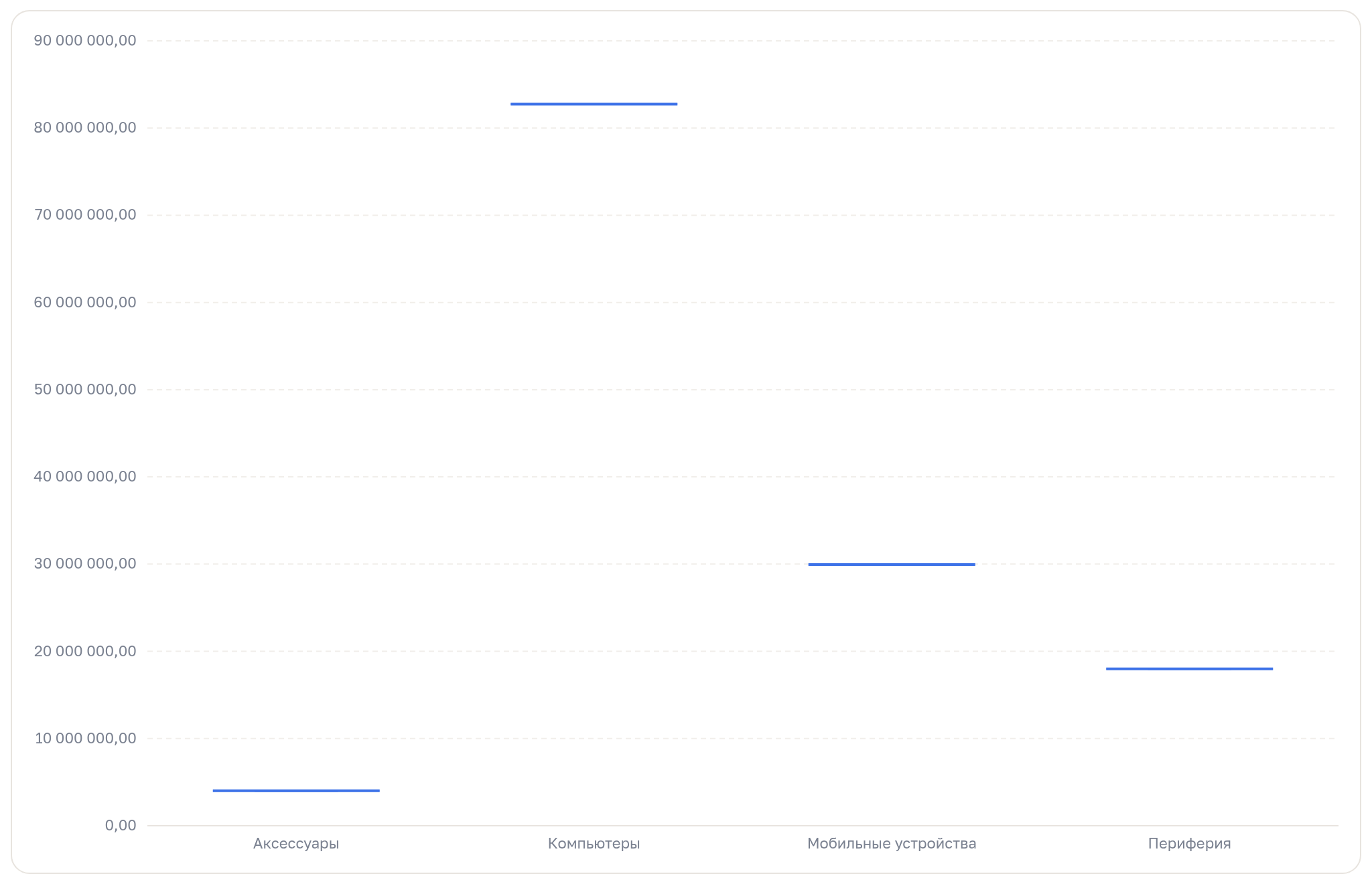

Диаграмма размаха

Коробка с усами: показывает разброс значений внутри каждой категории.

Когда брать. Важно не среднее, а разброс: как отличаются чеки внутри города, стабильна ли длительность доставки, есть ли выбросы. Средним такие различия скрываются.

Категория	Серии	Мера
1	—	5

Порядок мер строгий: минимум, первый квартиль, медиана, третий квартиль, максимум. Пять мер считаются заранее — например, оконными функциями или в SQL-блоке.

Медиана и квартили считаются не всегда

Функции MEDIAN и QUANTILE в текущей версии источником не исполняются — справочник функций. Значения для диаграммы придётся подготовить в источнике или в SQL-блоке.

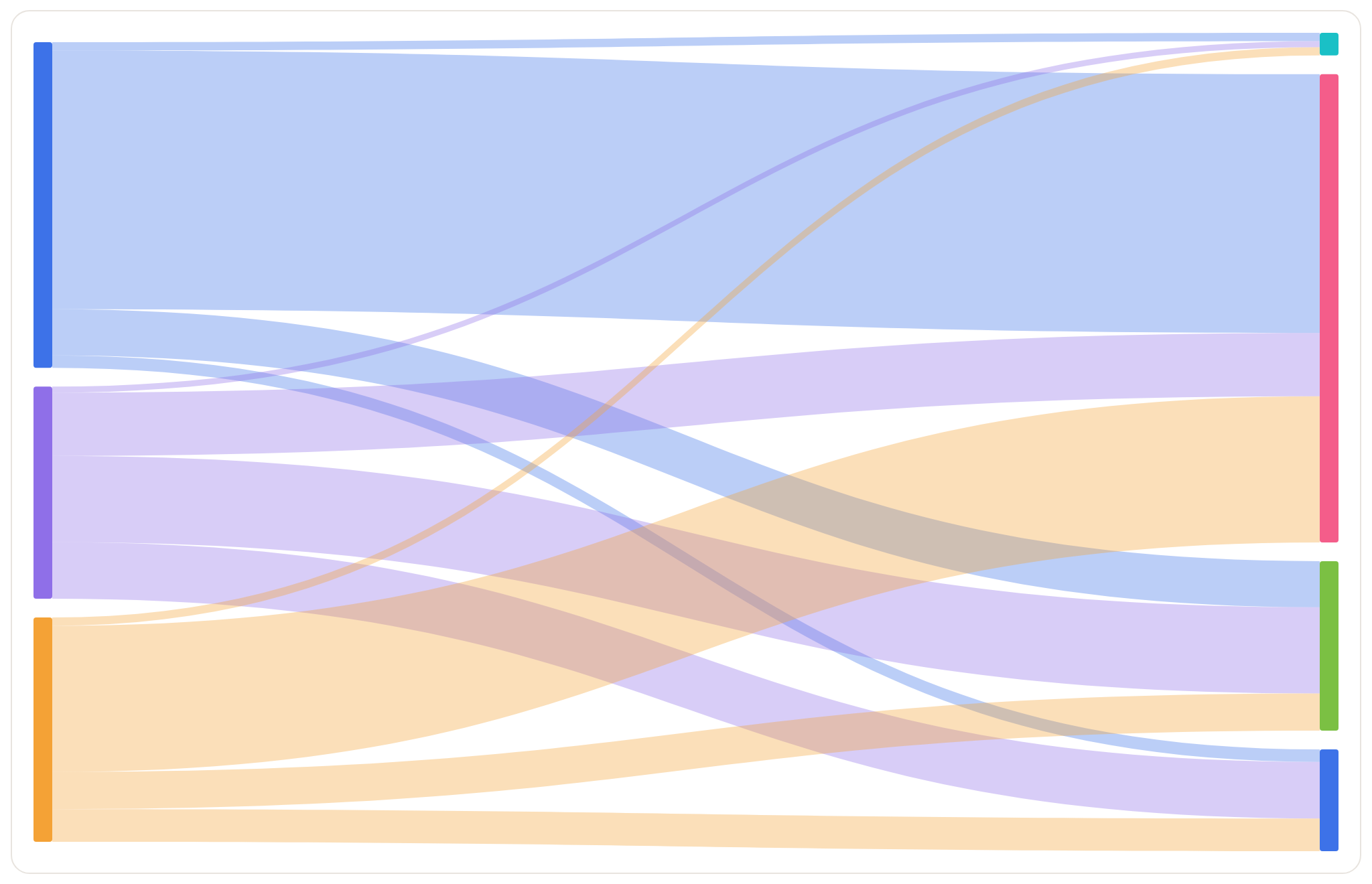

Диаграмма Санкея

Потоки между узлами: ширина ленты пропорциональна величине.

Когда брать. Нужно показать переток: сегмент → категория товара, канал → регион, этап → следующий этап. Каждое измерение на полке — очередной уровень цепочки.

Категория	Серии	Мера
сколько угодно (цепочка уровней)	—	1

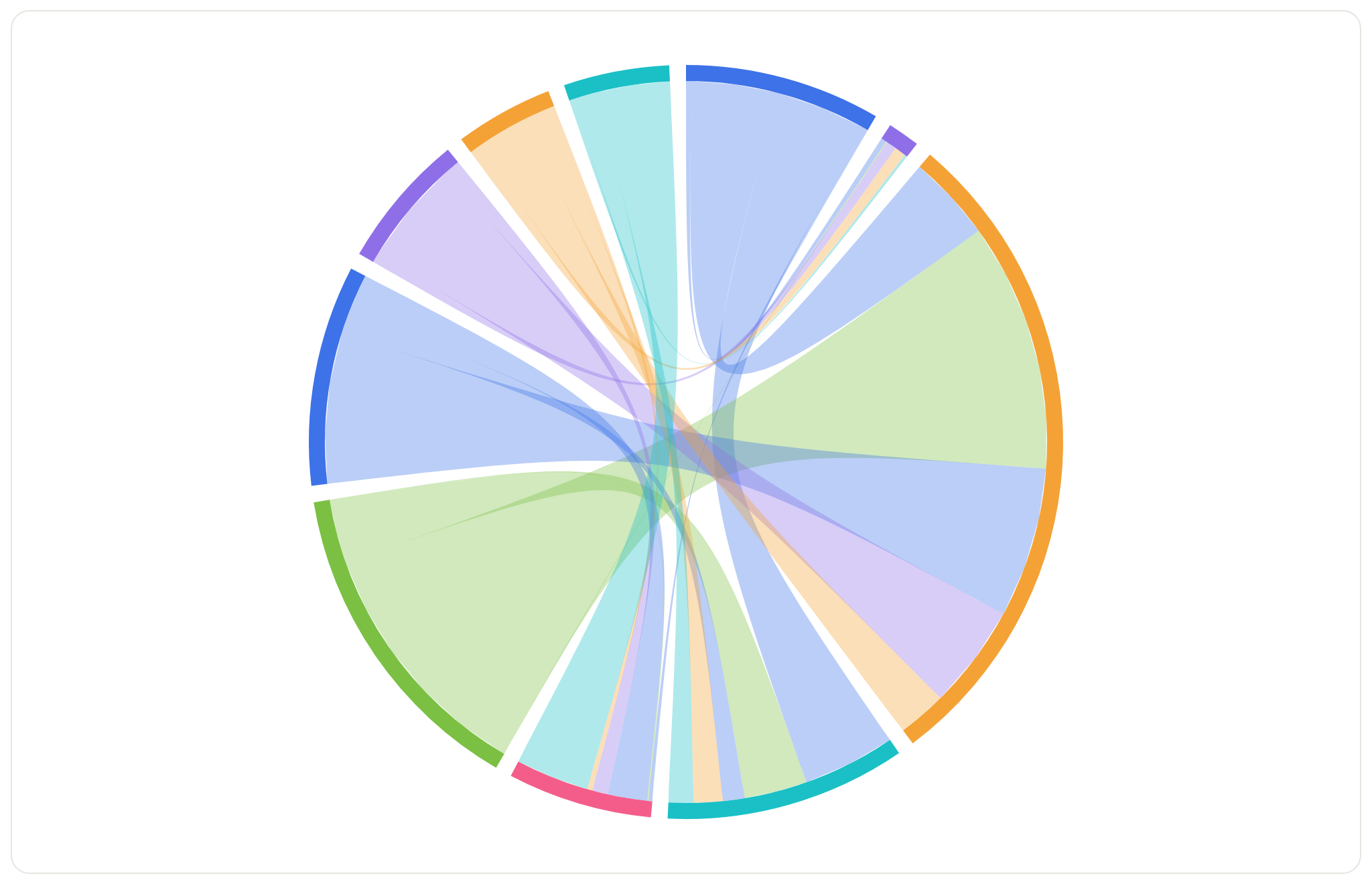

Хордовая диаграмма

Узлы стоят по кругу, связи между ними — дугами внутри круга.

Когда брать. Связи взаимны и замкнуты: перемещения между складами, переходы между разделами, взаимодействие подразделений. Санкей лучше показывает направление слева направо, хордовая — плотность связей внутри одного множества.

Категория	Серии	Мера
сколько угодно (цепочка уровней)	—	1

Что дальше

• Доли целого — если нужна структура, а не связь.
• Одно число — если результат сводится к показателю.
• Вычисляемые поля — как подготовить меры для диаграммы размаха.
