Динамика и диапазоны
Типы, которые отвечают на вопрос «как менялось»: показывают показатель во времени или разброс между нижней и верхней границей.

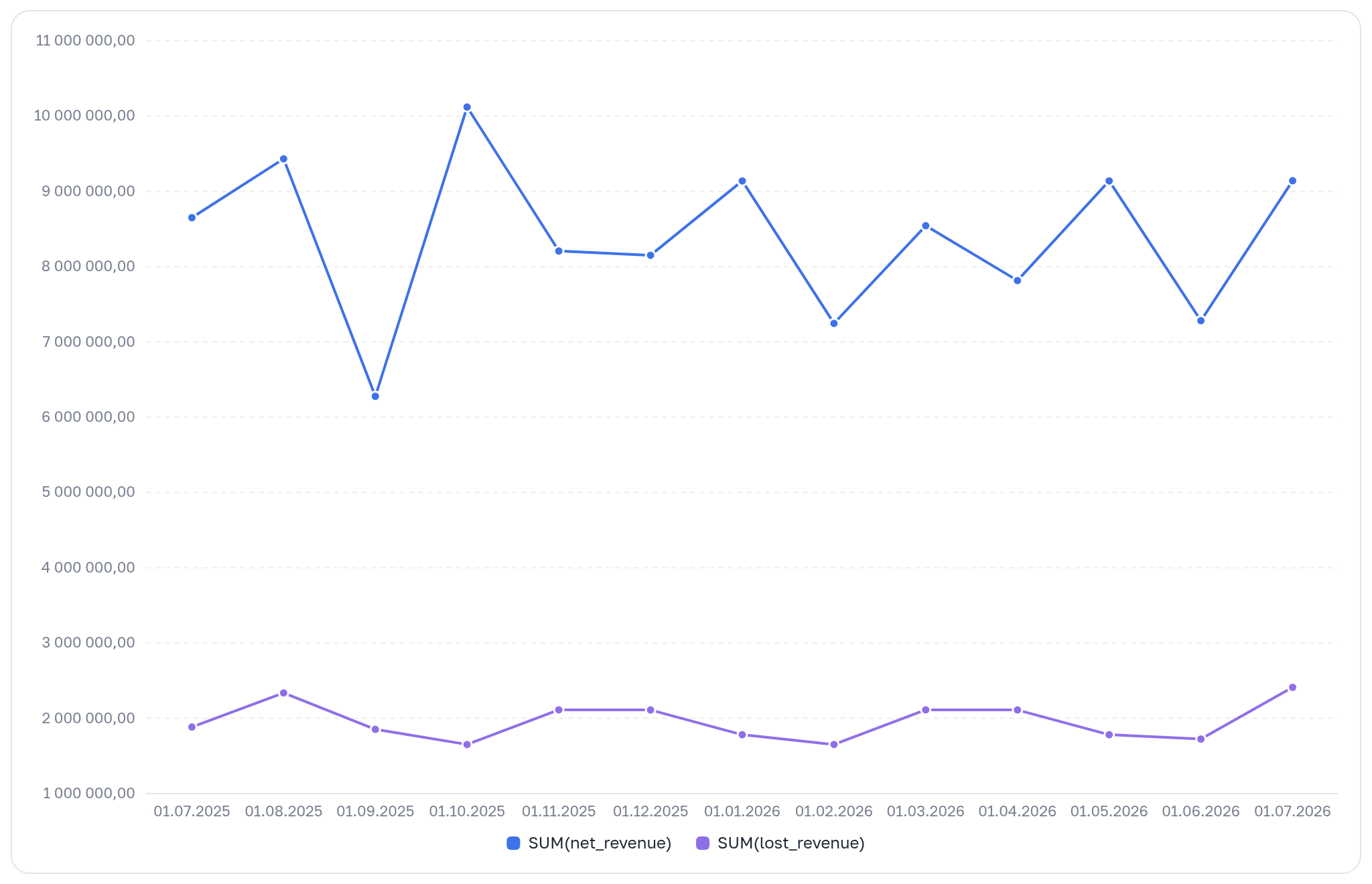

Линейный график
Значения соединены линией. Основной тип для временных рядов.
Когда брать. По оси идёт дата или другой упорядоченный ряд, и важна форма изменения — рост, спад, сезонность. Несколько мер дают несколько линий, поле на полке «Серии» — по линии на каждое значение.
| Категория | Серии | Мера |
|---|---|---|
| сколько угодно | 1 | сколько угодно |

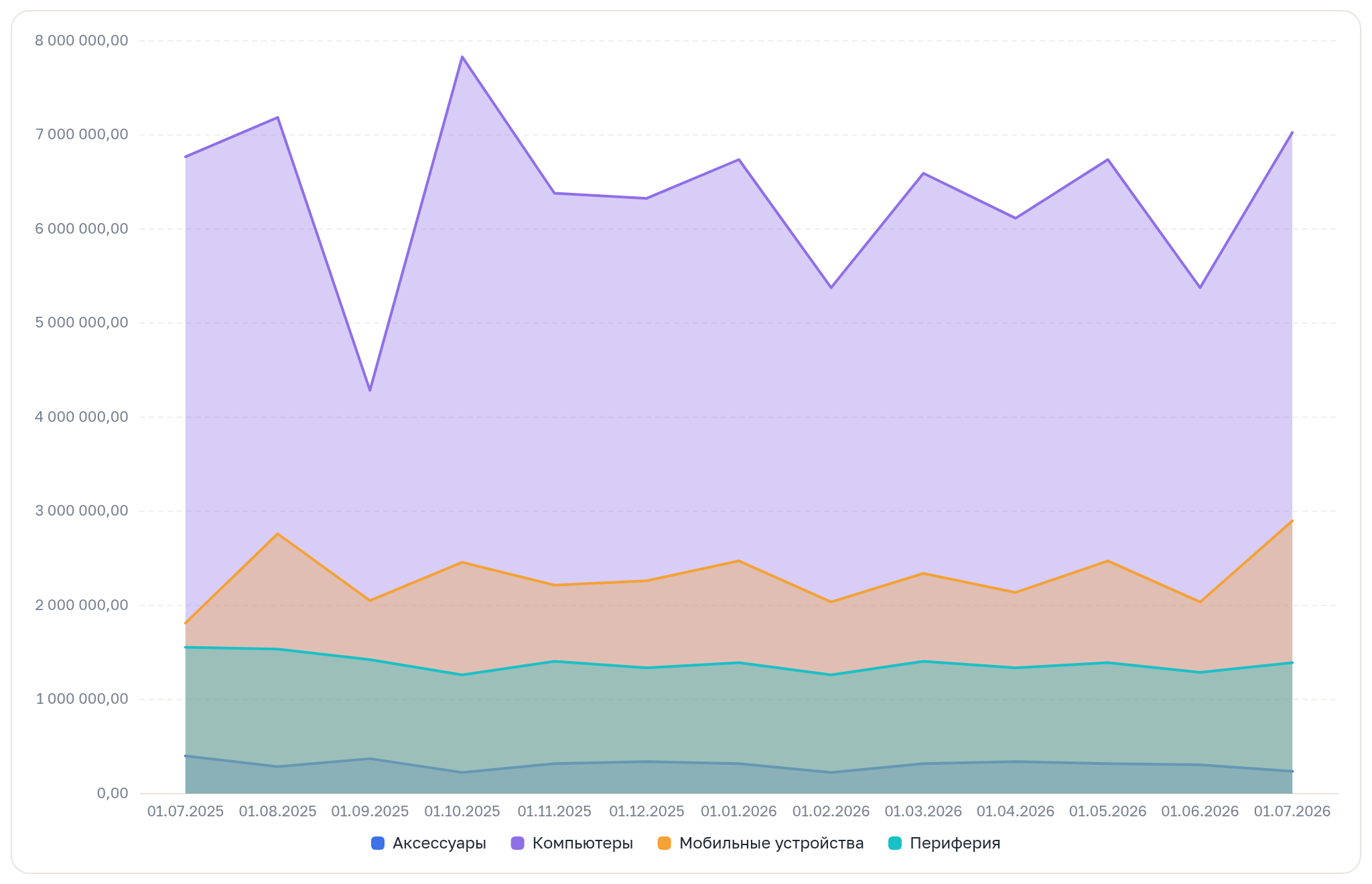

Диаграмма с областями
Тот же график, но пространство под линией закрашено.
Когда брать. Важен не только ход кривой, но и накопленный объём — суммарная выручка, общее время. Несколько серий складываются друг на друга, поэтому смотреть на них как на независимые линии нельзя: верхняя граница показывает сумму.
| Категория | Серии | Мера |
|---|---|---|
| сколько угодно | 1 | сколько угодно |

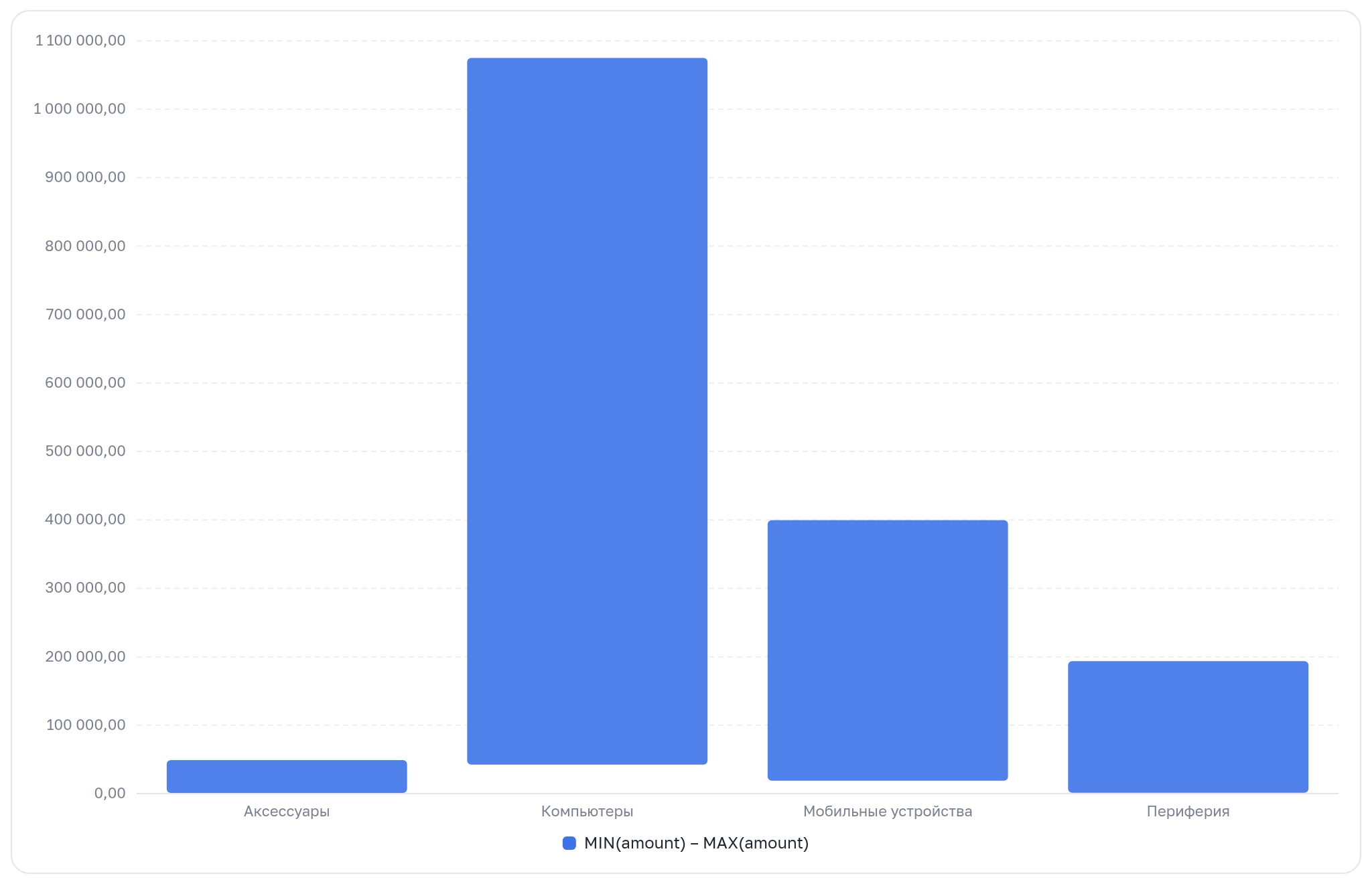

Диапазонные столбцы
Столбец рисуется не от нуля, а между двумя значениями.
Когда брать. У каждой категории есть нижняя и верхняя граница: минимум и максимум цены, начало и конец этапа, план и факт как коридор.
| Категория | Серии | Мера |
|---|---|---|
| 1 | — | 2 |
Порядок мер важен: первая мера — нижняя граница, вторая — верхняя. Столбец подписывается обоими концами.

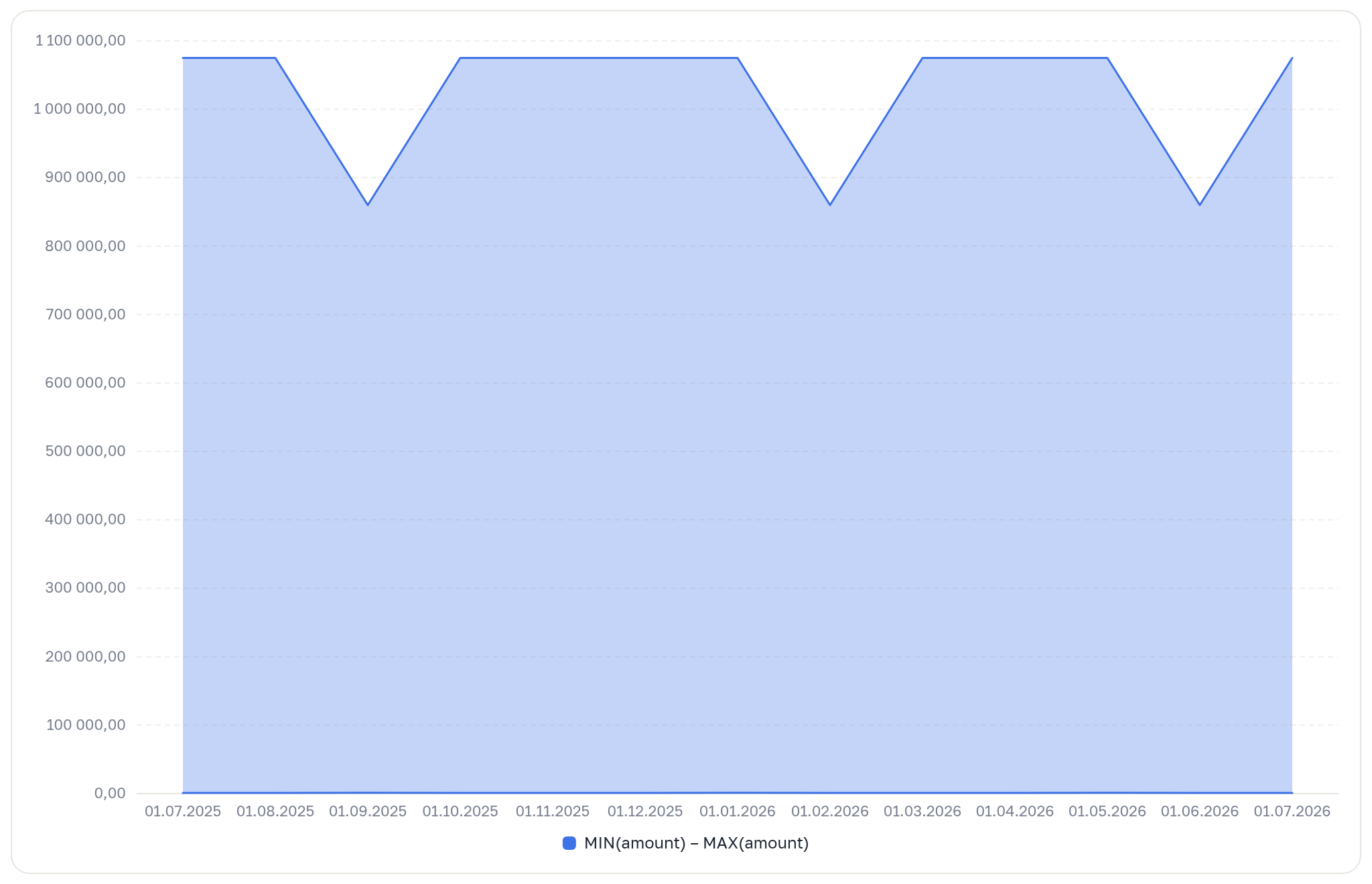

Диапазонная область
То же самое, но границы соединены в ленту вдоль оси.
Когда брать. Диапазон меняется во времени: коридор допустимых значений, разброс температуры по дням, минимум и максимум за период.
| Категория | Серии | Мера |
|---|---|---|
| 1 | — | 2 |
Первая мера — нижняя граница ленты, вторая — верхняя.

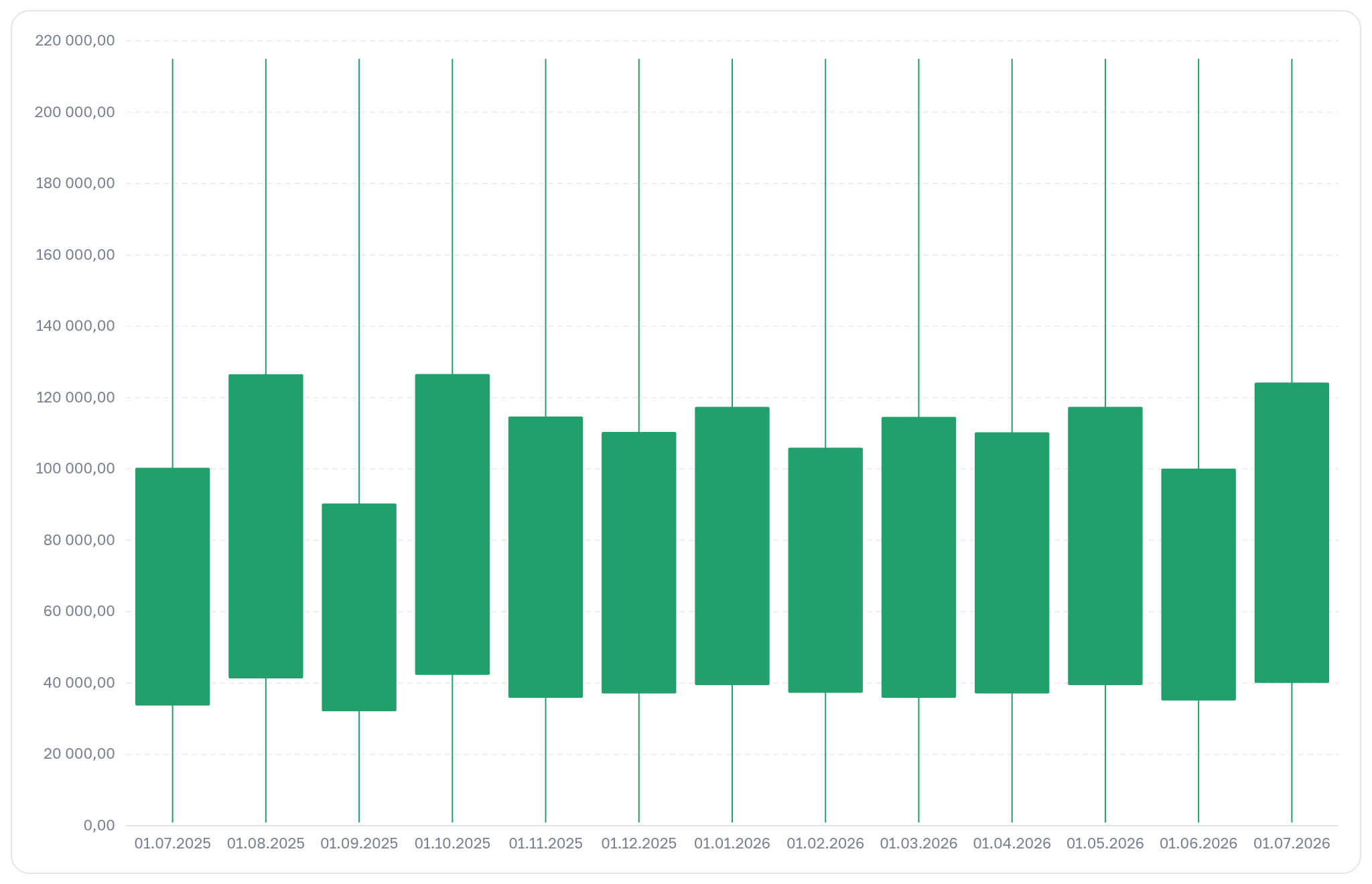

Свечной график
Биржевая свеча: тело между открытием и закрытием, тени — до минимума и максимума.
Когда брать. У показателя за период есть четыре характерных значения — как у котировок. Кроме биржи годится для любых величин с открытием и закрытием периода.
| Категория | Серии | Мера |
|---|---|---|
| 1 | — | 4 |
Порядок мер строгий: открытие, максимум, минимум, закрытие. Перепутаете местами — свеча нарисуется, но покажет неправду.

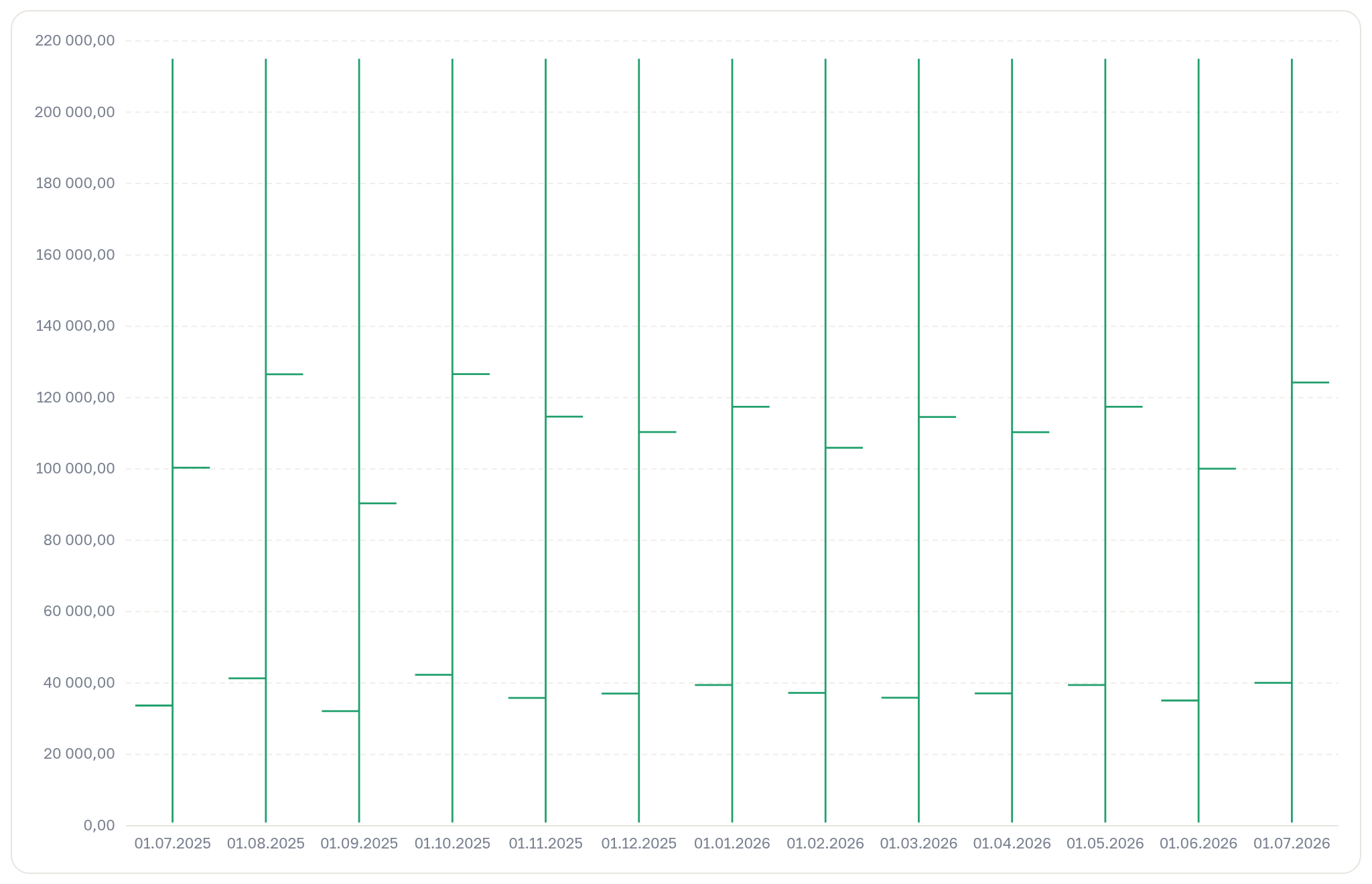

Биржевой график (OHLC)
Те же четыре значения, но вместо тела — вертикальная черта с засечками по бокам.
Когда брать. Нужны те же данные, что и для свечного, но привычнее классический вид или свечи сливаются при большом числе точек.
| Категория | Серии | Мера |
|---|---|---|
| 1 | — | 4 |
Порядок мер тот же: открытие, максимум, минимум, закрытие. Легенды у обоих биржевых типов нет.
