Доли целого

Типы, которые отвечают на вопрос «из чего это состоит»: показывают вклад частей в общую сумму. Общее правило для всех — чем больше категорий, тем хуже читается: пять-семь долей воспринимаются, двадцать превращаются в цветную кашу. Для длинного списка берите линейчатую диаграмму.

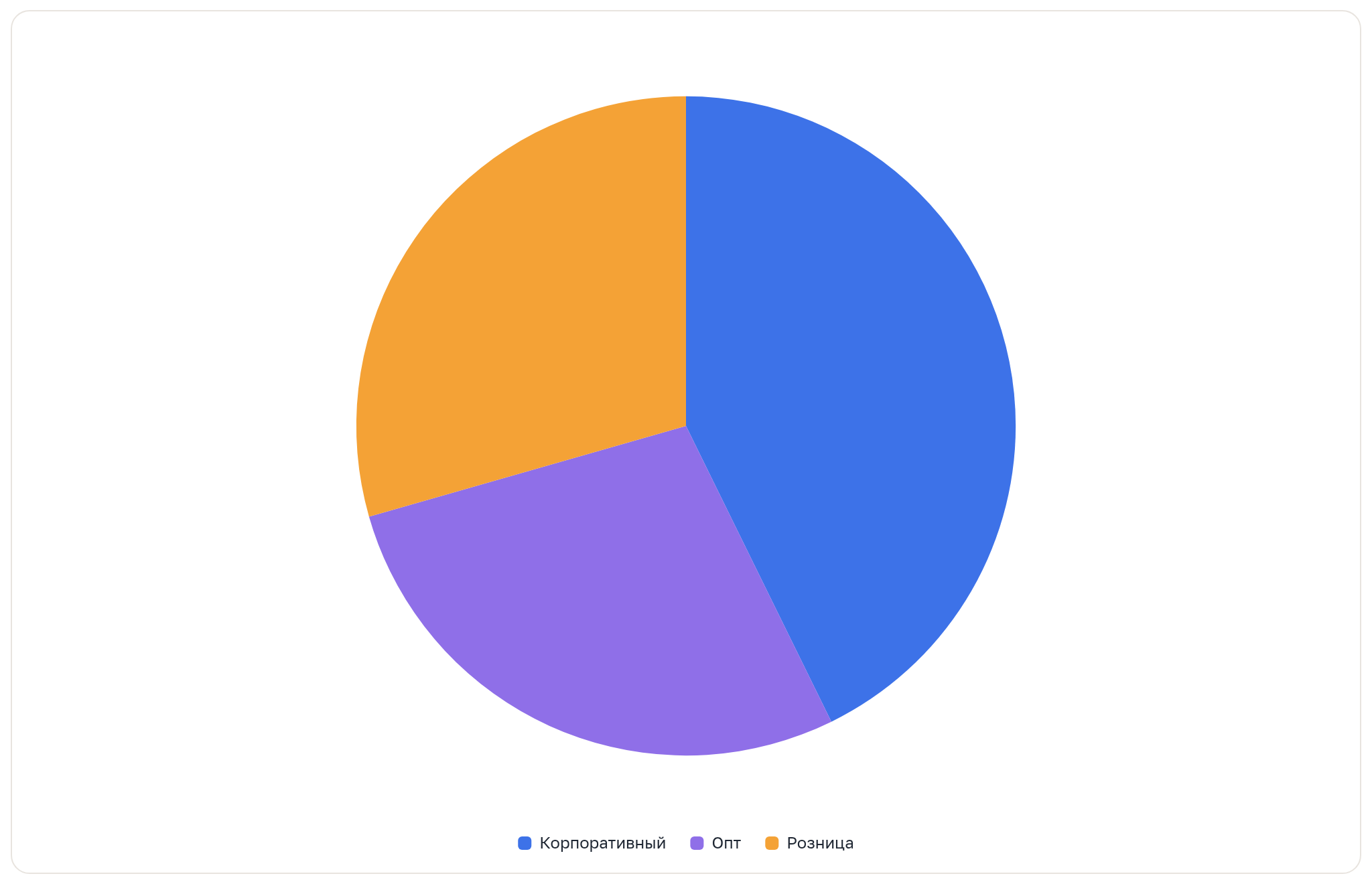

Круговая диаграмма

Классический «пирог»: сектор пропорционален величине.

Когда брать. Долей немного и они складываются в осмысленное целое — структура выручки по категориям, распределение заказов по статусам.

Категория	Серии	Мера
1	—	1

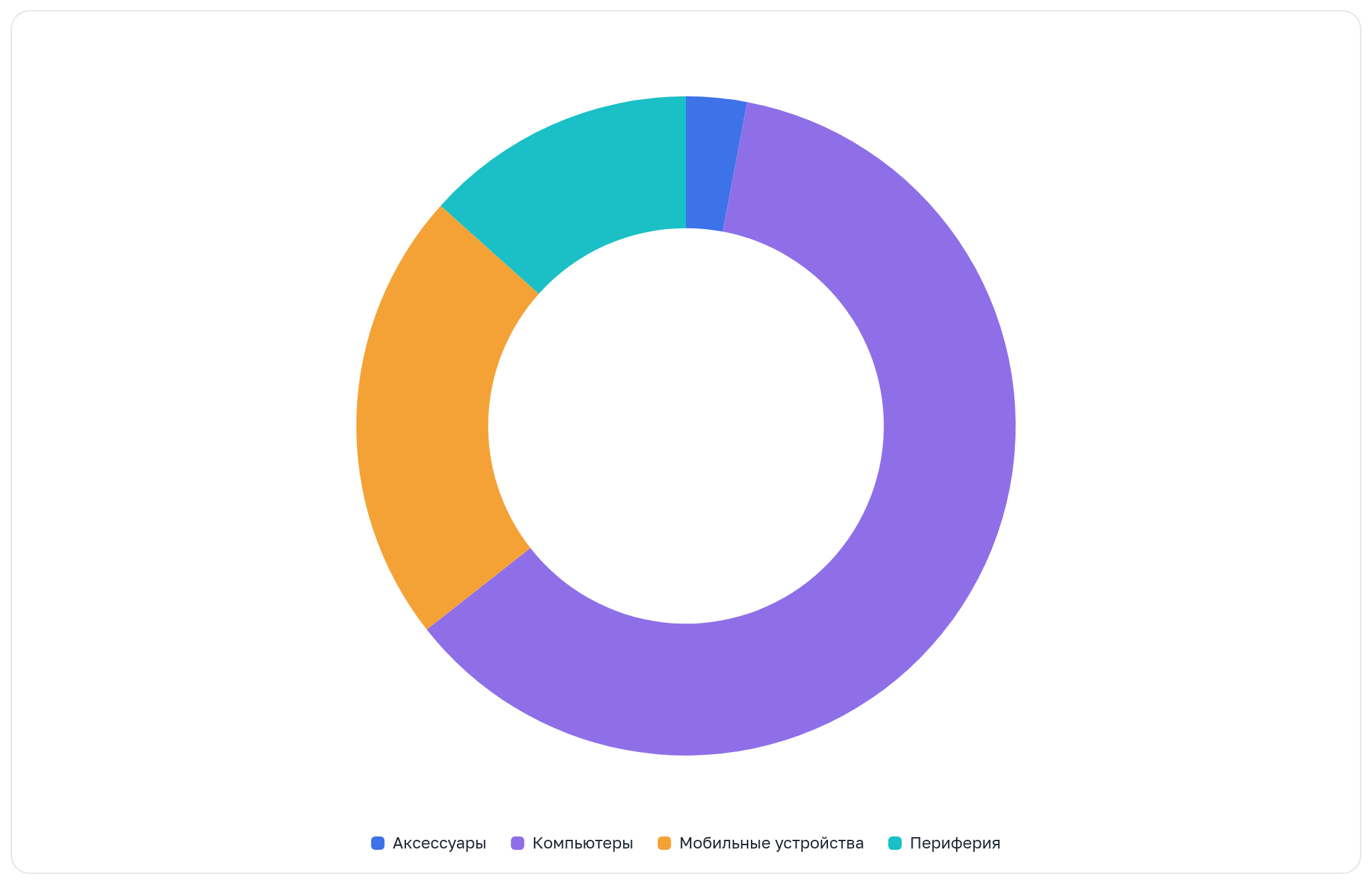

Кольцевая диаграмма

Тот же пирог с вырезанной серединой.

Когда брать. Нужно то же, что от круговой, но в центре хочется поместить итог или подпись — так дашборд читается плотнее.

Категория	Серии	Мера
1	—	1

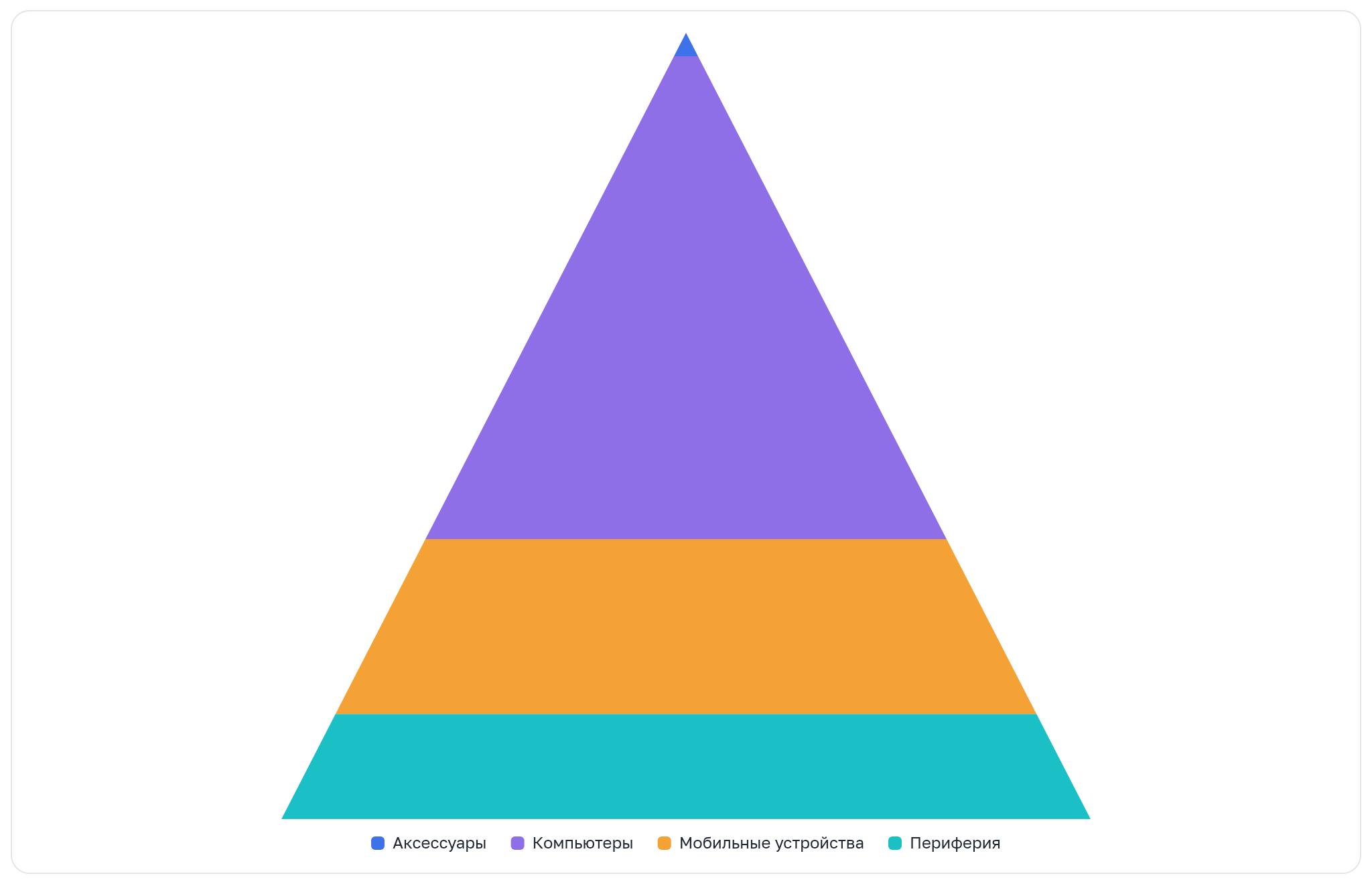

Пирамида

Ступени, сужающиеся кверху, каждая — своя категория.

Когда брать. Части естественно выстраиваются по убыванию и образуют иерархию уровней: структура клиентской базы от массового сегмента к премиальному.

Категория	Серии	Мера
1	—	1

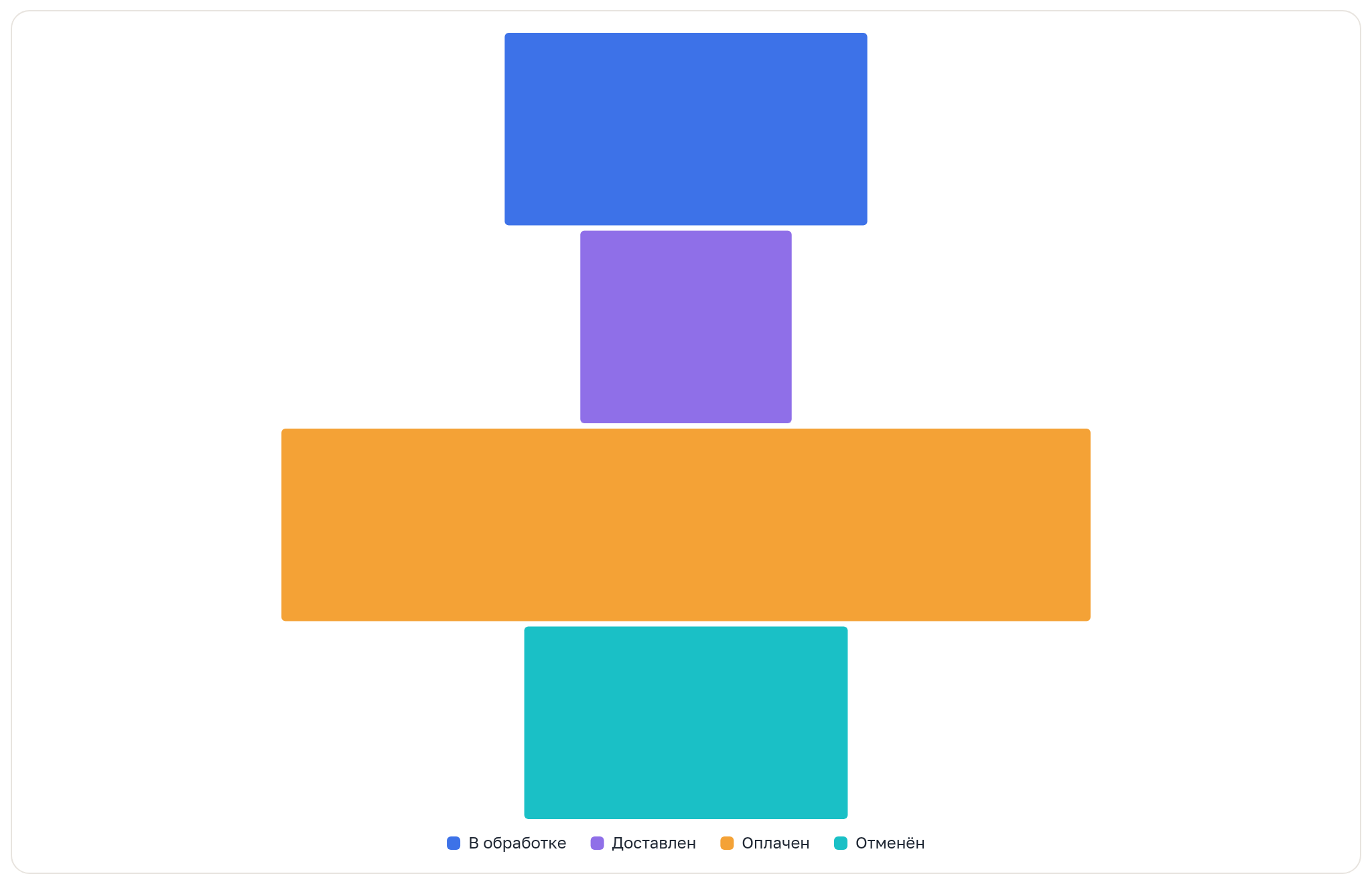

Воронка

Ступени сужаются сверху вниз, показывая, сколько осталось на каждом шаге.

Когда брать. Есть последовательность этапов, и на каждом часть отсеивается: заявки → звонки → сделки, просмотры → корзина → оплата. Ключевое отличие от пирамиды — здесь это не структура, а процесс: каждая следующая ступень выходит из предыдущей.

Категория	Серии	Мера
1	—	1

У воронки нет осей — фигура занимает всю область построения.

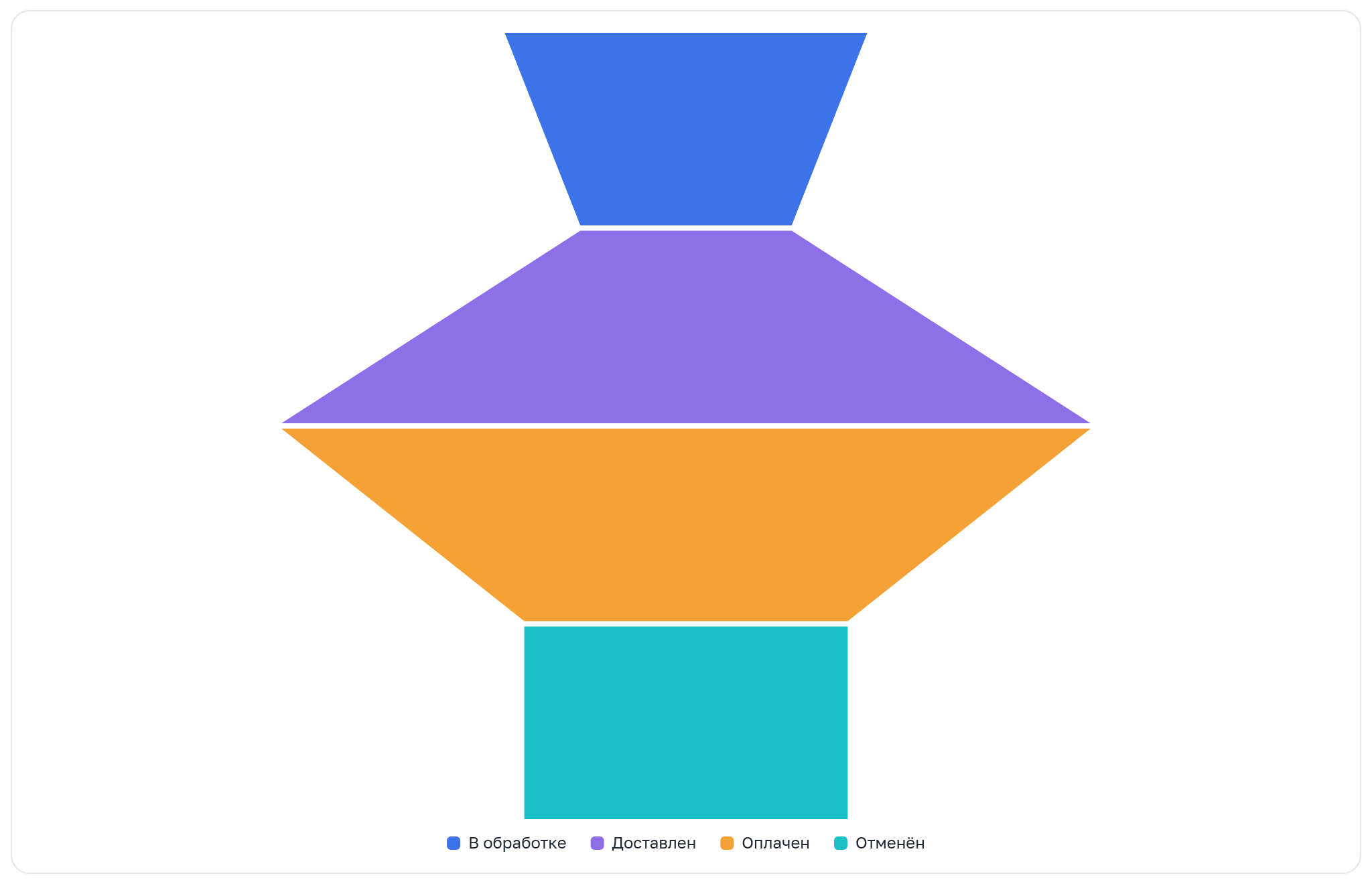

Коническая воронка

Та же воронка, нарисованная сплошным конусом без ступеней.

Когда брать. Нужен более плавный, презентационный вид той же последовательности этапов. На данные это не влияет.

Категория	Серии	Мера
1	—	1

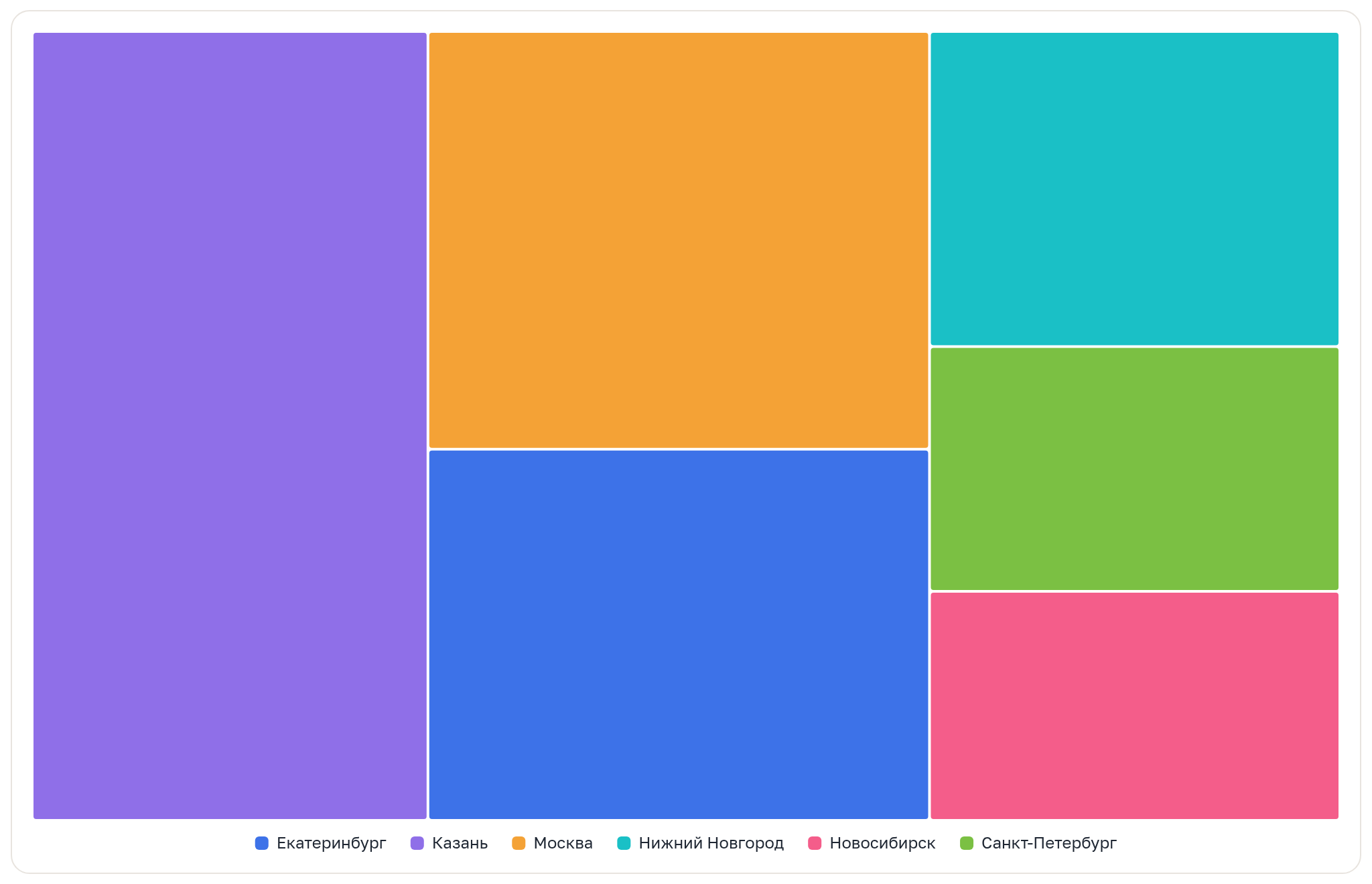

Древовидная карта

Прямоугольники, площадь которых пропорциональна величине; вложенные прямоугольники дают уровни.

Когда брать. Категорий много и нужна структура с вложенностью: категория → подкатегория → товар. Там, где круговая рассыпается на два десятка секторов, карта остаётся читаемой.

Категория	Серии	Мера
сколько угодно (уровни вложенности)	—	1

Каждое следующее измерение на полке — следующий уровень вложенности.

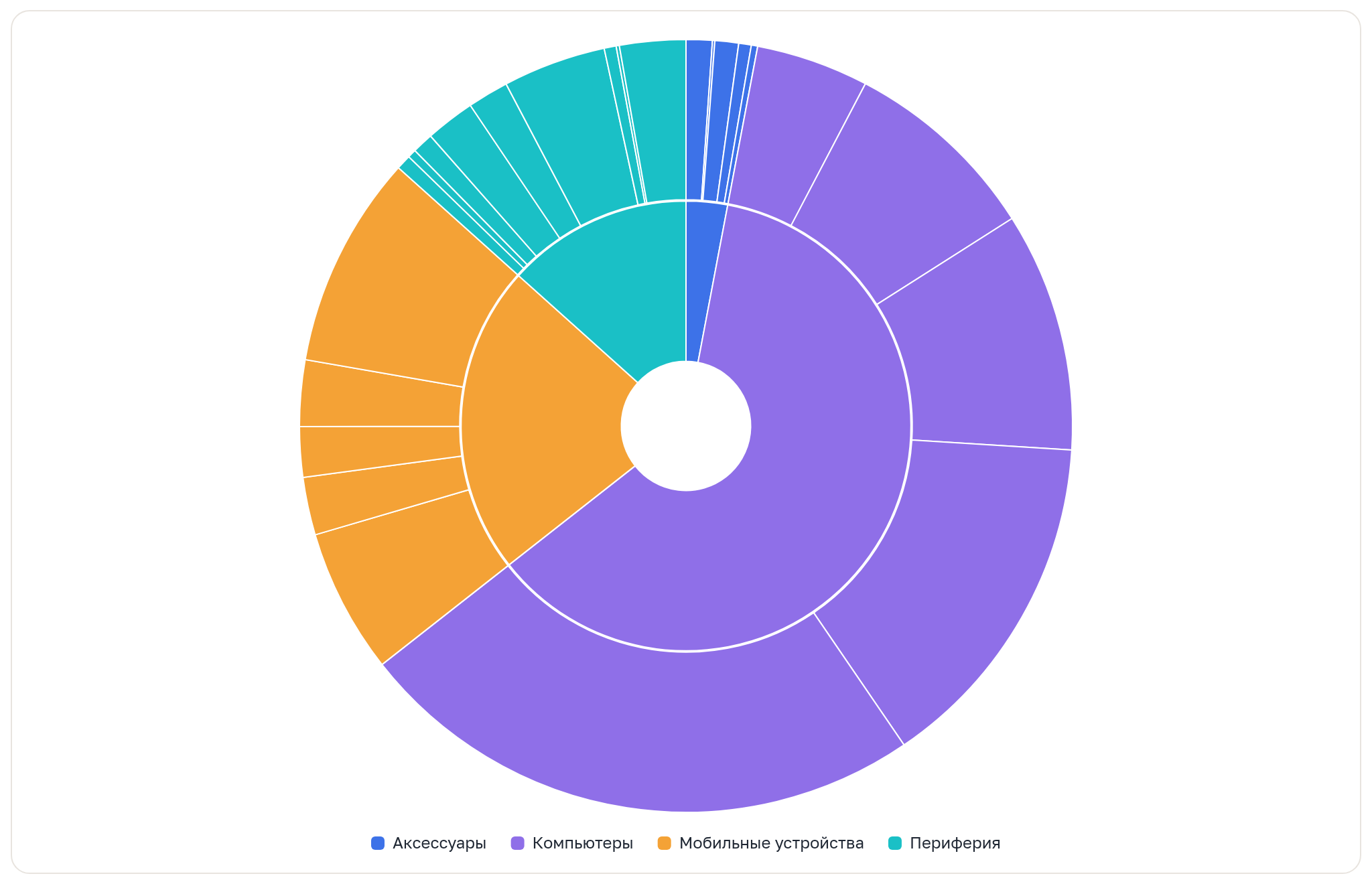

Многоуровневая круговая

Кольца, расходящиеся от центра: внутреннее кольцо — верхний уровень, внешние — детализация.

Когда брать. Та же задача, что у древовидной карты, но иерархию нужно показать кругами. Хорошо смотрится на двух-трёх уровнях, дальше внешние кольца становятся слишком тонкими.

Категория	Серии	Мера
сколько угодно (уровни вложенности)	—	1

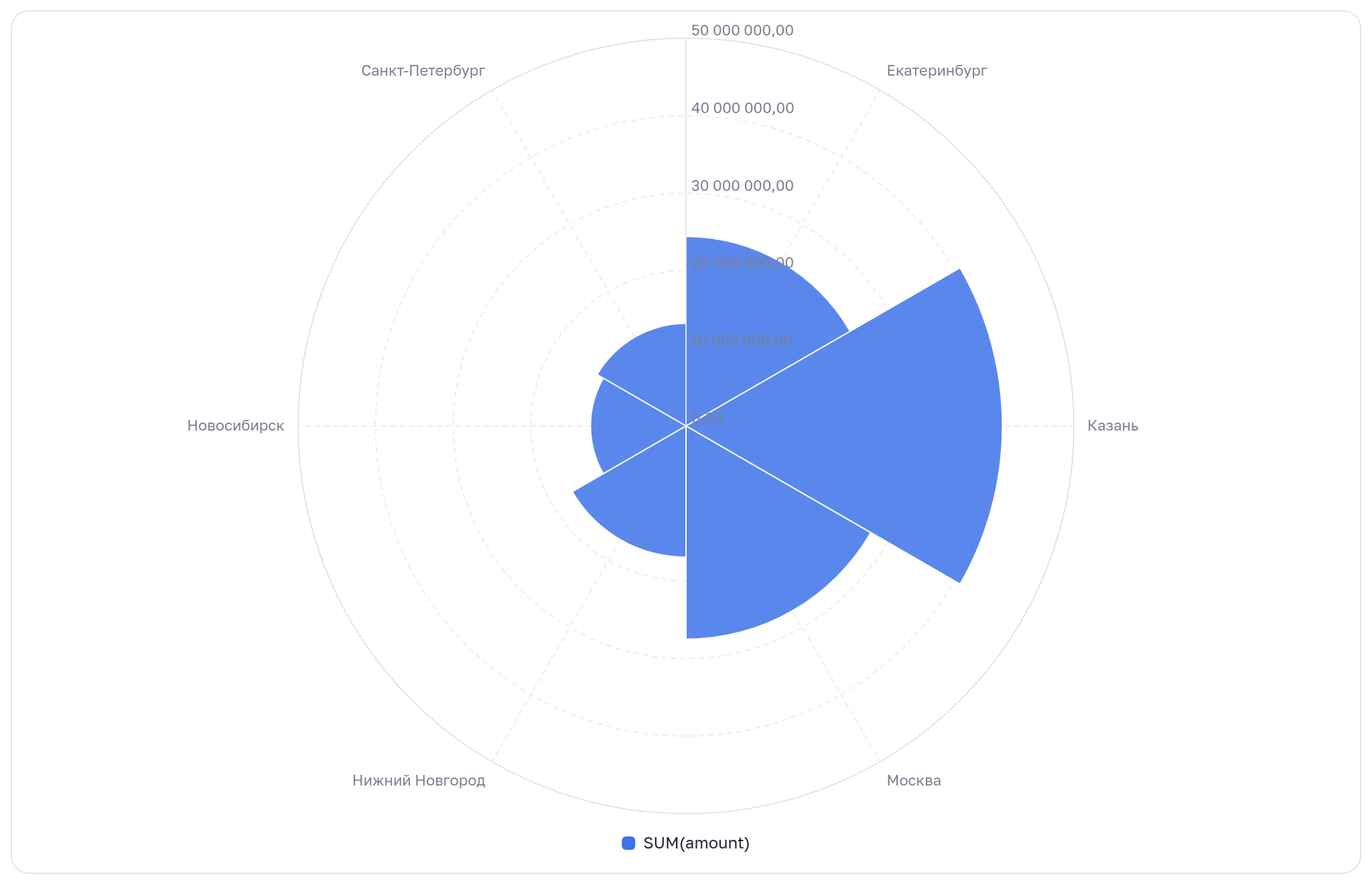

Роза Найтингейл

Секторы одинаковой ширины, но разной длины: величина задаётся радиусом, а не углом.

Когда брать. Категории цикличны и равномерны — месяцы, дни недели, направления ветра. Разница по длине лепестка видна лучше, чем разница по углу сектора у круговой.

Категория	Серии	Мера
1	—	1
