Оформление
Типы виджетов
В конструкторе доступно 35 типов.
Какой тип под какую задачу
Выбирать удобнее не по названию, а по вопросу, на который должен ответить виджет.
| Ваш вопрос | Типы | Разбор |
|---|---|---|
| У кого больше? Сравнить категории между собой | Столбчатая, линейчатая, гистограмма, каскадная, радиальные, радары | Сравнение величин |
| Как менялось? Показать динамику или коридор значений | Линейный график, области, диапазонные, свечной, OHLC | Динамика и диапазоны |
| Из чего состоит? Показать вклад частей в целое | Круговая, кольцевая, воронка, пирамида, древовидная, многоуровневая круговая, роза Найтингейл | Доли целого |
| Как связано? Показать зависимость, разброс или поток | Точечная, пузырьковая, тепловая карта, диаграмма размаха, Санкея, хордовая | Связи и распределение |
| Сколько сейчас? Показать одно число с целью или динамикой | Показатель (KPI), тренд, круговая и линейная шкала | Одно число |
| Показать данные как есть? Строки, колонки и итоги | Таблица, сводная таблица | ниже на этой странице |
| Ничего не подходит? Нарисовать своё на HTML и JavaScript | Свой код | Свой код |
Если сомневаетесь между двумя близкими типами, ответ обычно в разборе: там сказано, чем один отличается от соседнего и когда брать какой.
Все типы по группам
В самом конструкторе типы идут одним списком — в правой панели это обычный выпадающий список с иконками. Группировка ниже наша: она нужна, чтобы 35 названий можно было окинуть взглядом, и не совпадает ни с каким разделением в интерфейсе.
| Группа | Типы |
|---|---|
| Таблицы | Таблица, Сводная таблица |
| Базовые диаграммы | Столбчатая, Линейчатая, Линейный график, Диаграмма с областями, Гистограмма, Каскадная |
| Доли целого | Круговая, Кольцевая, Пирамида, Воронка, Коническая воронка, Древовидная карта, Многоуровневая круговая, Роза Найтингейл |
| Соотношения | Точечная, Пузырьковая, Тепловая карта, Диаграмма размаха |
| Диапазоны | Диапазонные столбцы, Диапазонная область |
| Биржевые | Свечной график, Биржевой график (OHLC) |
| Радиальные | Радар (линии), Радар (области), Радиальные столбцы, Радиальные полосы |
| Потоки и связи | Диаграмма Санкея, Хордовая диаграмма |
| Показатели | Показатель (KPI), Тренд, Круговая шкала, Линейная шкала |
| Свой код | Свой код |
Сколько полей принимает тип
Каждый тип использует строго определённое число полей: лишние он не покажет. Поэтому при смене типа часть полей с полок пропадает — редактор оставляет столько, сколько поддерживает выбранный тип.
Числа в таблице — это потолок, а не требование. Виджет строится и с меньшим числом полей: показатель без второй меры покажет значение без цели, линейный график с одной мерой — одну линию. Прочерк означает, что полка этому типу не нужна вовсе и в редакторе она не показывается.
Отсечённые поля обратно не возвращаются
Поля сверх лимита именно удаляются с полок, а не игнорируются: переключив тип обратно, вы их не увидите. Если переключились по ошибке, помогает отмена — Ctrl+Z или кнопка История в верхней панели, пока вы не вышли из редактора.
| Тип | Категория | Серии | Мера |
|---|---|---|---|
| Таблица | сколько угодно | — | сколько угодно |
| Сводная таблица | сколько угодно | сколько угодно | сколько угодно |
| Столбчатая, линейчатая, линейный график, диаграмма с областями | сколько угодно | 1 | сколько угодно |
| Гистограмма | 1 | 1 | 1 |
| Круговая, кольцевая, пирамида, воронка, коническая воронка, каскадная | 1 | — | 1 |
| Роза Найтингейл, радиальные полосы | 1 | — | 1 |
| Радар (линии), радар (области), радиальные столбцы | 1 | — | сколько угодно |
| Древовидная карта, многоуровневая круговая | сколько угодно (уровни вложенности) | — | 1 |
| Диаграмма Санкея, хордовая | сколько угодно (цепочка уровней) | — | 1 |
| Тепловая карта | 2 | — | 1 |
| Точечная | 1 | — | 2 |
| Пузырьковая | 1 | — | 3 |
| Диапазонные столбцы, диапазонная область | 1 | — | 2 |
| Диаграмма размаха | 1 | — | 5 |
| Свечной график, биржевой (OHLC) | 1 | — | 4 |
| Показатель (KPI), тренд | 1 | — | 2 |
| Круговая шкала, линейная шкала | — | — | 2 |
| Свой код | сколько угодно | сколько угодно | сколько угодно |
У показателей и шкал вторая мера — это цель, с которой сравнивается первая, а измерение у KPI и тренда задаёт ряд для мини-графика.
Иерархии не везде
Иерархию нельзя положить в сводную таблицу и в гистограмму. В сводной строки уже разбиты на группы с подытогами, а гистограмма сама строит корзины по значениям поля — уровни иерархии для неё не подходят.

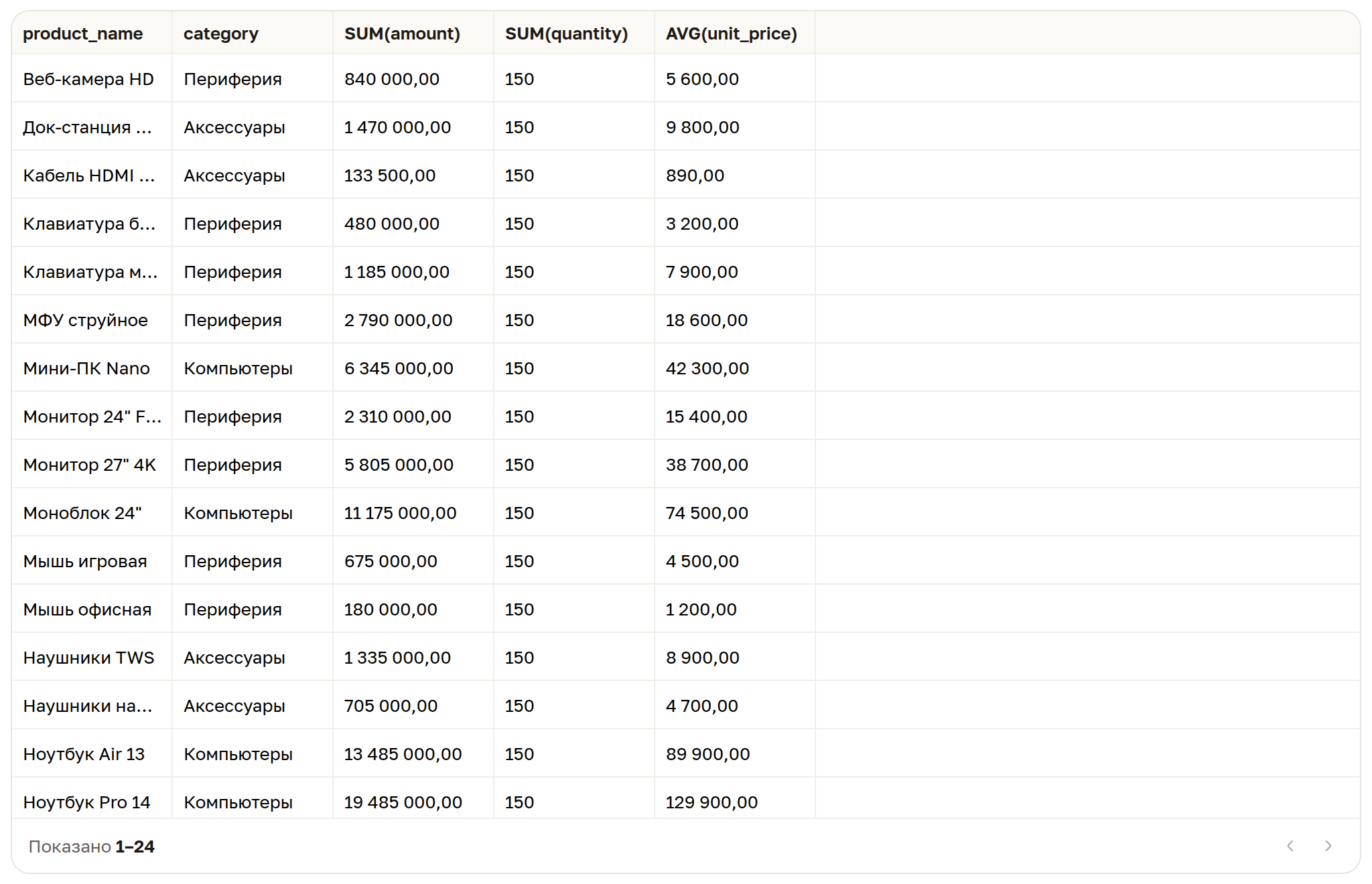

Таблица и сводная таблица
У этих двух типов полки читаются иначе, чем у диаграмм:
| Полка | В таблице | В сводной таблице |
|---|---|---|
| Категория | колонки-измерения, по которым идёт разбивка строк | измерения в строках сводки |
| Серии | не используется | измерение, которое разворачивается в колонки |
| Мера | числовые колонки с агрегацией | значения на пересечении строк и колонок |

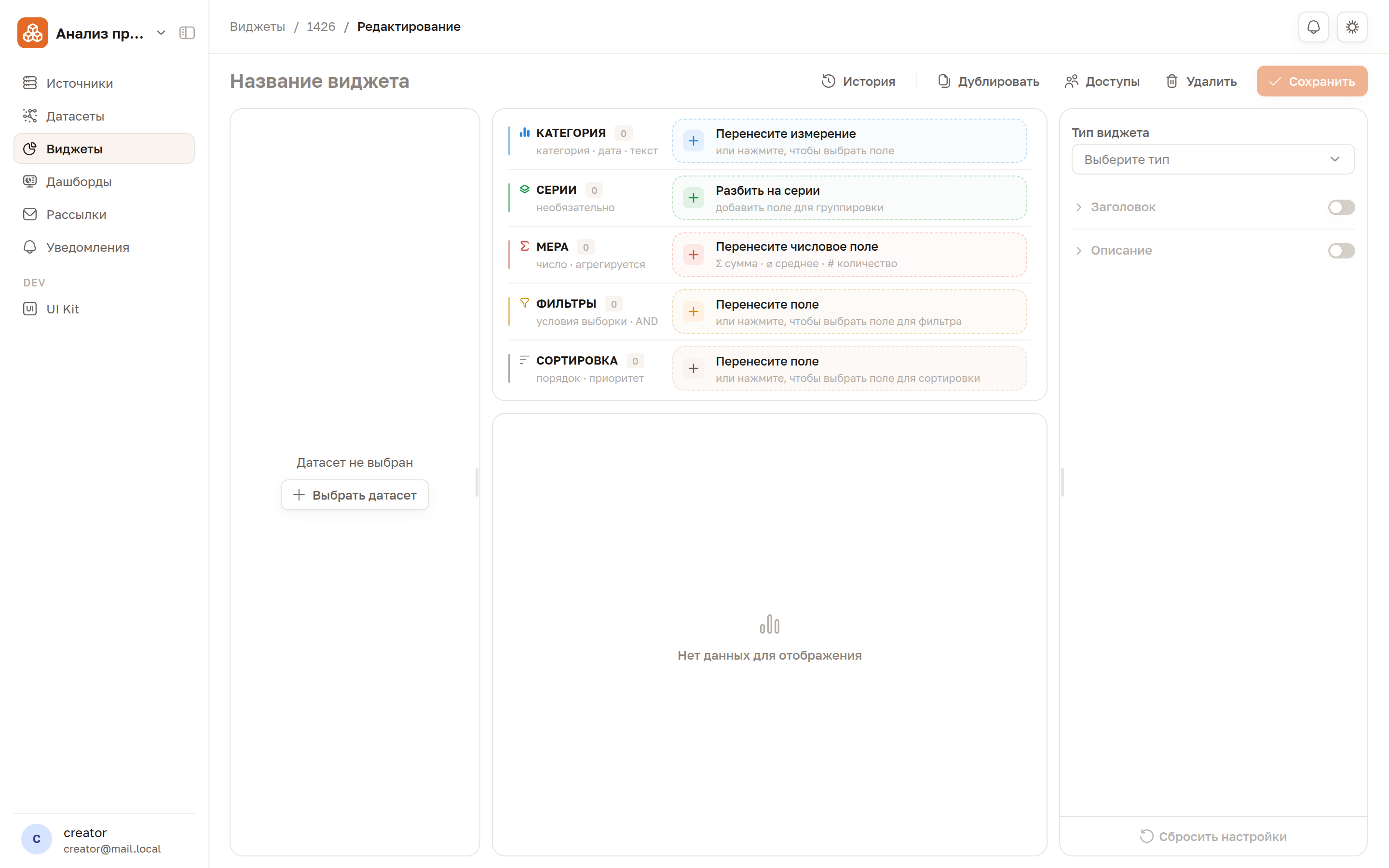

То есть сводная таблица отличается от обычной ровно одним: у неё заполнена полка «Серии», и значения её поля становятся заголовками колонок.
Сортировка в сводной таблице
Сортировать можно по конкретной колонке сводки, а не только по измерению в строках, — платформа запоминает путь до этой колонки вместе с направлением сортировки.
Настройки таблиц
Правая панель у таблиц своя, диаграммных секций в ней нет:
- Таблица — перенос текста в ячейках, чередование строк, горизонтальные и вертикальные линии, а также способ показа строк: постранично или прокруткой.
- Итоги — общий итог строкой и общий итог колонкой, включаются по отдельности. Секция есть только у сводной таблицы.
- Заголовок и Описание — те же, что у диаграмм.
Итоги сводной таблицы
Секция Итоги в правой панели добавляет к сводке итоговую строку и итоговую колонку:
| Переключатель | Что добавляет |
|---|---|
| Общий итог · строка | нижнюю строку «Общий итог» — итог по каждой колонке сводки |
| Общий итог · колонка | правую колонку «Общий итог» — итог по каждой строке |
Включены оба — в правом нижнем углу появляется итог всей выборки. На примере ниже строка и колонка сходятся в одном числе: 134 683 500.
Колонка итога требует поля на полке «Серии»
Переключатель Общий итог · колонка сводит значения серий по строке, поэтому при пустой полке Серии он заблокирован и подписан «нужна ось серий».
Тумблер «Подытоги» у поля результата не даёт
В окне настройки поля на полке Серии есть тумблер Подытоги — «итог по каждому значению поля». В текущей версии он на сводку не влияет: промежуточные колонки в таблице не появляются. Считаются только общие итоги из секции Итоги.
У обычной таблицы итогов нет
Секция Итоги появляется в панели только у сводной таблицы. Общую сумму по обычной таблице считают отдельным виджетом — например, показателем (KPI) на той же мере без измерений.
Что дальше
Разбор каждого типа — что показывает, когда брать и какая мера чем становится: сравнение, динамика, доли, связи, одно число, свой код.
Тип выбран — дальше настраиваются поля на полках и оформление. У части типов есть свои секции: корзины у гистограммы, цель у показателя, зоны у шкалы.
